Λεπτομέρειες:
|
| Δομή: | Άνοιξη κυμάτων | Διάμετρος άξονα: | 18 mm ~ 60 mm |
|---|---|---|---|
| Δευτερογενής σφράγιση: | SIC SIC | Άρθρο: | HJ92 |
| Επισημαίνω: | ΤC μηχανική σφραγίδα συσκευασίας,HJ92 μηχανική σφραγίδα συσκευασίας,HJ92 μηχανική σφραγίδα από καουτσούκ |
||

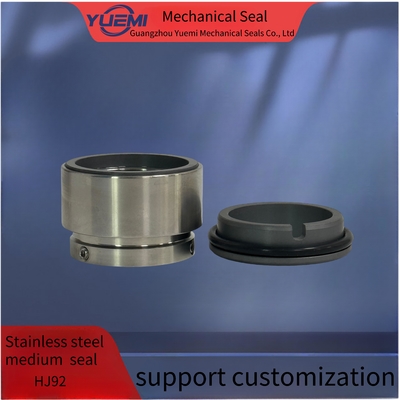

HJ92 από ανοξείδωτο χάλυβα μέση μηχανική σφραγίδα μη ισορροπία
Ενιαία σφραγίδα / Ανισορροπημένη / Ανεξάρτητη από την κατεύθυνση περιστροφής / Προστατευόμενο προϊόν ελατήρια / Σύμφωνα με το DIN 24960*
Οι μηχανικές σφραγίδες της σειράς HJ92N είναι σχεδιασμένες για μέσους που περιέχουν στερεά ή με υψηλή ιξώδεςτητα, π.χ. ζάχαρη, χαρτί, βιομηχανία λυμάτων και λυμάτων.Δεν έχει κολλήσει ή φραγμό κάνοντας το σχέδιο ανθεκτικό και αξιόπιστο.
Για παρατεταμένη λειτουργία υπό κενό, είναι απαραίτητο να εξασφαλιστεί η ατμοσφαιρική ατμόσφαιρα.Αξιακές κινήσεις.5mm
Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι
Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι. Αν κάτι είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε μαζί μας για να αντικαταστήσετε ένα νέο.
Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.
2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.
3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχοι των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή
Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.
Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
