Μηχανική σφραγίδα αντλίας νερού Grundfos

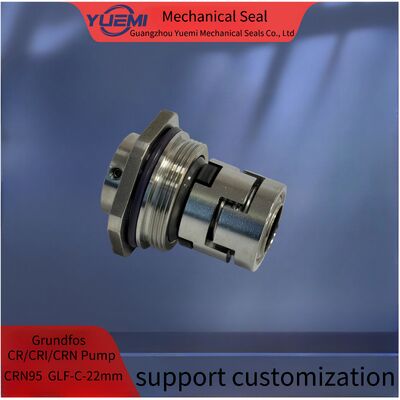

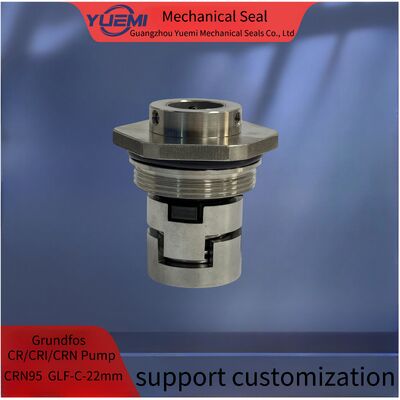

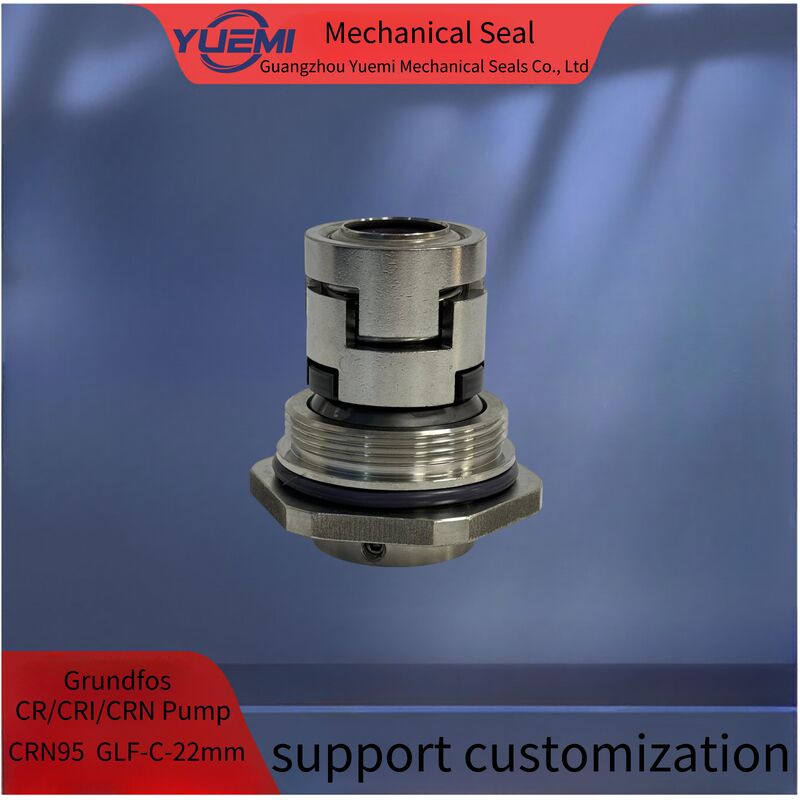

Πυρηνική σφραγίδα για αντλία νερού Grundfos CRN95 Cr CRI Crn από ανοξείδωτο χάλυβα GLF-C-22 Hqqe Hqqv

Κίνα HQQE μηχανική σφραγίδα για βυθισμένη αντλία λυμάτων

1. YUEMI GLFσε πλαστικό είναι για αντλία CR

2Οι σφραγίδες μας μπορούν να αντικαταστήσουν τις αρχικές.
3.Εφαρμογή: οι σφραγίδες χρησιμοποιούνται κυρίως σε καθαρό νερό, αποχέτευση, λάδι και άλλα μετριοπαθώς διαβρωτικά υγρά κλπ.
Είναι ιδανικό με υψηλή ή παλλόμενη αντεπίθεση ή με ιώδη ή κολλώδη υγρά.

4.Πρότυπο: τα προϊόντα είναι σύμφωνα με τα πρότυπα Din24960, ISO3069, EN12576, API682
5.OEM και εξατομικευμένα προϊόντα είναι ευπρόσδεκτα.
6Φαρμακευτική τιμή, υψηλή ποιότητα, γρήγορη παράδοση και καλύτερη εξυπηρέτηση.



Τεχνικές παραμέτρους

Υλικά

Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι

Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι. Αν κάτι είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε μαζί μας για να αντικαταστήσετε ένα νέο.

Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.

2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.

3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχια των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή

Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.

Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
