Λεπτομέρειες:
|
| Υλικό ελατηρίου: | από ανοξείδωτο χάλυβα | Χαρακτηριστικά: | Πολύ ανθεκτικό, ανθεκτικό στη διάβρωση, εύκολο στην εγκατάσταση |
|---|---|---|---|
| Σφραγισμένα πρόσωπα: | ΤC/TC | Λειτουργούντες όροι: | διαβρωτικά μέσα |
| Υλικό: | ΤC/TC | Τύπος: | Μονή Άνοιξη |
| Περιοχή θερμοκρασίας: | Μέχρι 120°C | Ταχύτητα: | Μέχρι 10 m/s |
| μέγεθος: | 60 χιλιοστά | Περιοχή πίεσης: | Φραγμός μέχρι 10 |
| Δευτερεύουσες σφραγίδες: | Νιτρίλιο, EPDM, Βιτόν | Εφαρμογή: | Σφραγισμός αντλίας |
| Σειρά ταχύτητας: | Μέχρι 3600 στροφές ανά λεπτό | Διάμετρος άξονα: | Μέχρι 100 mm |
| Δευτερογενής σφράγιση: | Fkm | Βιομηχανία: | Υδάτινο και λυτιδιακό, Ορυχείο, Χημική, Πετρέλαιο και Αέριο |
| Πρόσωπα φώκιας: | ΤC/CA | Άνοιξη: | από ανοξείδωτο χάλυβα |
| Τύπος επιφάνειας φώκιας: | Σταθερό και περιστρεφόμενο | Σχεδιασμός σφραγίδας: | Πυροβολητής ή μη |
| Πιστοποιητικά: | ISO | ||
| Επισημαίνω: | Μικροπυρηνική σφραγίδα,3170 Flygt Μηχανική σφραγίδα,Μηχανική σφραγίδα 14 mm |
||
Εργαστήριο Ειδικής Υπηρεσίας Ειδικής Υπηρεσίας
- Δεν ξέρω.
Εφαρμογή πίνακας ζεύξης μοντέλων αντλιών νερού
| Τύπος αντλίας Flygt | Μέγεθος άξονα | Επάνω Σφραγίδα | Κάτω Σφραγίδα |
| 3085-091, 3085-120, 3085-170, 3085-171, 3085-181, 3085-280, 3082-290, 3085-890 | 20 χιλιοστά | FS-G-U20 | FS-G-L20 ή FS-H-L20 |
| 3101 | 28 χιλιοστά | FS-B-U28 | FS-B-L28 |
| 3102 | 25 χιλιοστά | FS-J-U25 | FS-J-L25 |
| 3126-90,3126-180 | 35 χιλιοστά | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35 χιλιοστά | FS-K-U35 | FS-M-L35 |
| 3126-181,3127 | 35 χιλιοστά | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45 χιλιοστά | FS-O-U45 | FS-O-L45 |

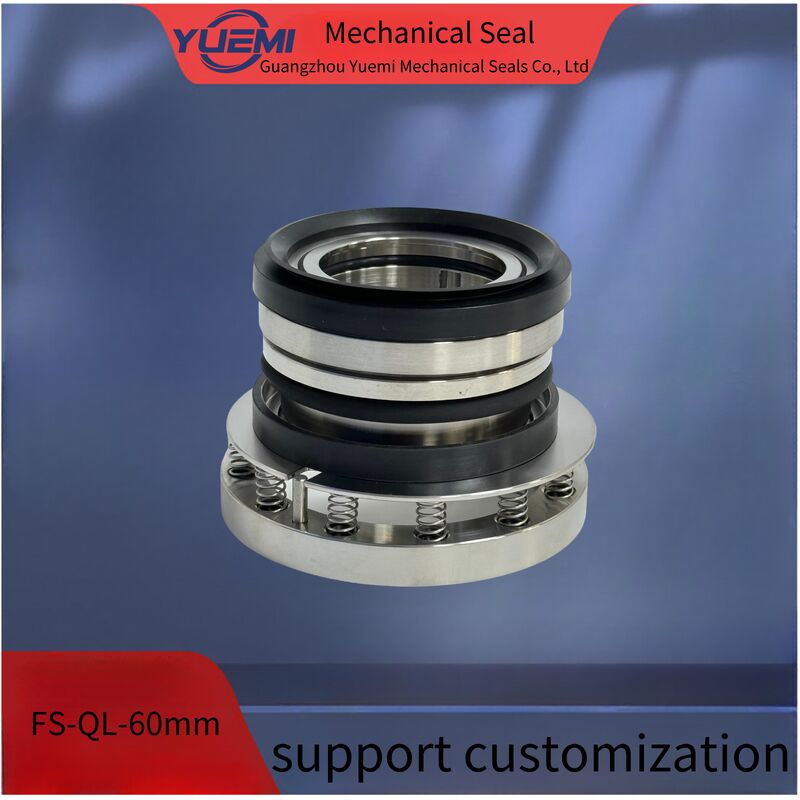

| 3170,3201 | 60 χιλιοστά | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60 χιλιοστά | FS-P-U60 | FS-P-L60 |
| 3230,3300-91,3300-181,3300-280,3300-980,3305 | 90 χιλιοστά | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90 mm ~ 120 mm | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90 χιλιοστά | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90 mm ~ 120 mm | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20 χιλιοστά | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60 χιλιοστά | / | FS-Q-L60 |
| 4440,5530 | 35 χιλιοστά | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45 χιλιοστά | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60 χιλιοστά | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90 χιλιοστά | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90 mm ~ 120 mm | FS-S-U90 | FS-T-L120 |
| Ο Γκρίντεξ Μάιορ, Μάστερ, Ματάντορ, Μίντι, Μινέτ, Σαλβαδόρ. | 25 mm ~ 24 mm | FS-Z-U25 | FS-Z-L24 |
| Grindex Μαξί | 45 χιλιοστά | FS-O-U45 | FS-N-L45 |
| Έτοιμα μοντέλα 4 8 12&16 | 15 χιλιοστά | FS-D-U15 | / |
| Έτοιμοι 24 | 20 χιλιοστά | FS-A-U20 | FS-A-L20 |
| Έτοιμοι 90 | 28 χιλιοστά | FS-I-U28 | FS-I-L28 |
| Στέιτι 7 | 20 χιλιοστά | FS-G-U20 | FS-G-L20 |
| 600 | 60 χιλιοστά | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90 έως 80 mm | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15 χιλιοστά | FS-D-U15 | |
| 2024 | 20 χιλιοστά | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15 χιλιοστά | FS-D-U15 | / |
| 2060 | 20 χιλιοστά | FS-G-U20 | FS-G-L20 |
| 2066 | 20 χιλιοστά | FS-A-U20 | FS-A-L20 |
| 2070 | 22 χιλιοστά | FS-E-U22 | FS-E-L22 |
| 2071 | 22 χιλιοστά | FS-E-U22 | FS-E-L22 |
| 2075 | 20 χιλιοστά | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28 χιλιοστά | FS-I-U28 | FS-I-L28 |
| ,,,2084,2135 | 35 χιλιοστά | FS-K-U35 | FS-K-L35 |
| 2101 | 20 χιλιοστά | FS-A-U20 | FS-A-L20 |
| 2102-40 | 22 χιλιοστά | FS-E-U22 | FS-E-L22 |
| 2151-10 | 35 χιλιοστά | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35 χιλιοστά | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45 mm ~ 35 mm | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45 χιλιοστά | FS-O-U45 | FS-O-L45 |
| 2201-11HT ή MT | 45 χιλιοστά | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45 χιλιοστά | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60 χιλιοστά | FS-P-U60 | FS-P-L60 |
| 2400 | 60 χιλιοστά | FS-R-U60 | FS-R-L60 |
| Άλλα είδη | 20 χιλιοστά | FS-G-U20 | FS-G-L20 |
| 3057 | 20 χιλιοστά | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20 χιλιοστά | FS-G-U20 | FS-G-L20 |
| 3065 | 20 χιλιοστά | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20 χιλιοστά | FS-G-U20 | FS-G-L20 |
| 3080 | 20 χιλιοστά | FS-A-U20 | FS-A-L20 |
| 3082 | 22 χιλιοστά | FS-E-U22 | FS-E-L22 |
| Θερμοκρασία | 30°C~180°C |
| πίεση | ≤1,2Mp α |
| Ταχύτητα | ≤ 10m/s |
| Επικεφαλής σφραγίδας περιστροφής | TC |
| Σταθερό πρόσωπο φώκιας | TC |
| Μέρη από καουτσούκ | Επικαιροποίηση |
| Άλλα μέρη | SUS304/SUS316 |
| Τεχνική παράμετρος | Προδιαγραφές |
|---|---|
| Ταχύτητα | Μέχρι 3600 στροφές ανά λεπτό |
| Εφαρμογή | Αντλίες |
| Μακροζωία | Πολύ ανθεκτική |
| Εγκατάσταση | Εύκολο να αντικατασταθεί |
| Περιοχή πίεσης | Μέχρι 10 bar |
| Περιοχή θερμοκρασίας | Μέχρι 180°C |
| Υλικό | Ατσάλι ατσάλι |
| Δευτερογενής σφράγιση | Δαχτυλίδι |
| Συμφωνία | Ταιριάζει στις περισσότερες αντλίες Flygt |
| Πρόσωπα φώκιας | Καρβόνιο εναντίον κεραμικής |
Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι
Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι. Αν κάτι είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε μαζί μας για να αντικαταστήσετε ένα νέο.
Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.
2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.
3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχοι των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή
Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.
Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
