Λεπτομέρειες:
|
| Σημάδι: | YUEMI | Διάμετρος άξονα: | LOWARA-16-X |
|---|---|---|---|
| Δευτερογενής σφράγιση: | Fkm NBR CA SIC | Περιοχή θερμοκρασίας: | -20°C σε +120°C |
| Εφαρμογή: | Αντλίες και αναμεικτές | Πρόσωπο σφραγίδων: | Καρβόνιο έναντι κεραμικής |
| Λειτουργούντες όροι: | Καθαρά, μη διαβρωτικά υγρά | Λειτουργία: | για την αντλία πετρελαίου, υδραντλία |
| Επισημαίνω: | OEM Lowara Μηχανική Σφραγίδα,16-X Μηχανική σφραγίδα Lowara,Μηχανική σφραγίδα αντλίας 16-X |
||

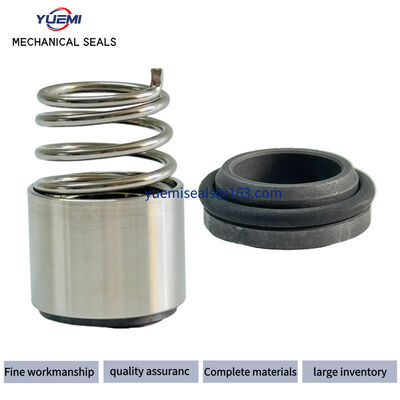

Εργατική σφραγίδα Lowara-16-X για για Lowara SV αντλία
Σφραγίδα άξονα
1Το YUEMI LWR-16 είναι πανομοιότυπο με τις σειρές sv- και svi-
αντλίες owara
2Οι σφραγίδες μας μπορούν να αντικαταστήσουν τις αρχικές σφραγίδες.
3Εφαρμογή: οι σφραγίδες χρησιμοποιούνται κυρίως για την αποθήκευση καθαρού νερού, λυμάτων, πετρελαίου και άλλων μέτρια διαβρωτικών υγρών κλπ.
Τεχνικές παραμέτρους
| Θερμοκρασία | -30°C~+200°C |
| πίεση | ≤1,2Mp α |
| Ταχύτητα | ≤ 10m/s |
| Μεσαία | νερό |
Υλικά
| Ροταριακό δαχτυλίδι |
SiC/VIT |
| Σταθερό δαχτυλίδι |
SiC/VIT |
| Άνοιξη | SUS304/SUS316 |
| Σταθερό κάθισμα | SUS304/SUS316 |
| Δευτερεύουσα σφραγίδα |
Fkm/EPDM |
| Κρατητής περιστρεφόμενου δαχτυλιδιού | SUS304/SUS316 |
Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι
Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι. Αν κάτι είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε μαζί μας για να αντικαταστήσετε ένα νέο.
Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.
2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.
3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχια των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή
Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.
Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
