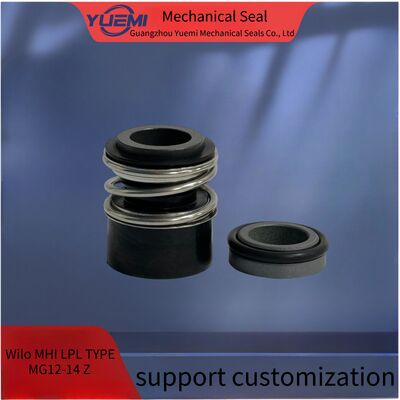

Λεπτομέρειες:
|
| Διάμετρος άξονα: | MG12-14/Z | Δευτερογενής σφράγιση: | EPDMFkm CAR |
|---|---|---|---|
| Πακέτο μεταφοράς: | Κουτί | Ρευστή συμβατότητα: | Νερό, λάδι, ήπια χημικά |
| Καταγωγή: | Γκουάνγκτσοου, Κίνα | ||
| Επισημαίνω: | MHIL Wilo Μηχανική σφραγίδα αντλίας,MHI Wilo Πυροσβεστική μηχανική σφραγίδα,MVI μηχανική σφραγιστική |
||
Συνθήκες εργασίας
Μέσα: νερό, λάδι και ασθενώς διαβρωτικά μέσα
Θερμοκρασία: -20°C έως 120°C
Πίεση: ≤ 1,2 MPa
Ταχύτητα: ≤ 12m/s
Υλικά
Σταθερό δαχτυλίδι: κεραμικό/Sic/TC
Επικεφαλής δαχτυλίδι:Ανθρακονικό/Sic/TC
Δευτερεύουσα σφραγίδα: NBR/EPDM/Fkm
Ελατήριο και μεταλλικό μέρος: ανοξείδωτο χάλυβα
| (ww) r | Κωδικός μεγέθους | Δ3 | D7 | Λ4 | Α1 | L11 | L12 |
| 10 | 0100 | 22.50 | 21.00 | 6.60 | 14.50 | 25.90 | 33.40 |
| 12 | 0120 | 25.00 | 23.00 | 6.60 | 15.00 | 25.90 | 33.40 |
| 14 | 0140 | 28.50 | 25.00 | 6.60 | 17.00 | 28.40 | 33.40 |
| 15 | 0150 | 28.50 | 27.00 | 6.60 | 17.00 | 28.40 | 33.40 |
| 16 | 0160 | 28.50 | 27.00 | 6.60 | 17.00 | 28.40 | 33.40 |
| 18 | 0180 | 32.00 | 33.00 | 7.50 | 19.50 | 30.00 | 37.50 |
| 20 | 0200 | 37.00 | 35.00 | 7.50 | 21.50 | 30.00 | 37.50 |
| 22 | 0220 | 37.00 | 37.00 | 7.50 | 21.50 | 30.00 | 37.50 |
| 24 | 0240 | 42.50 | 39.00 | 7.50 | 22.50 | 32.50 | 4250 |
| 25 | 0250 | 42.50 | 40.00 | 7.50 | 23.00 | 32.50 |
42.50 |
| 28 | 0280 | 49.00 | 43.00 | 7.50 | 26.50 | 35.00 | 42.50 |
| 30 | 0300 | 49.00 | 45.00 | 7.50 | 26.50 | 35.00 |
42.50 |
| 32 | 0320 | 53.50 | 48.00 | 7.50 |
27.50 |
35.00 | 47.50 |
| 33 | 0330 | 53.50 | 48.00 | 7.50 |
27.50 |
35.00 |
47.50 |
| 35 | 0350 | 57.00 | 50.00 | 7.50 | 28.50 | 35.00 | 47.50 |
| 38 | 0380 | 59.00 | 56.00 | 9.00 | 30.00 | 36.00 | 46.00 |
| 40 | 0400 | 62.00 | 58.00 | 9.00 | 30.00 | 36.00 | 46.00 |
| 43 | 0430 | 65.50 | 61.00 | 9.00 | 30.00 | 36.00 | 51.00 |
| 45 | 0450 | 68.00 | 63.00 | 9.00 | 30.00 | 36.00 | 51.00 |
| 48 | 0480 | 70.50 | 66.00 | 9.00 | 30.50 | 36.00 | 51.00 |
| 50 | 0500 | 74.00 | 70.00 | 9.50 | 30.50 | 38.00 | 50.50 |
| 53 | 0530 | 78.50 | 73.00 | 11.00 | 33.00 | 36.50 | 59.00 |
| 55 | 0550 | 81.00 | 75.00 | 11.00 | 3500 | 36.50 | 59.00 |
| 58 | 0580 | 85.50 | 78.00 | 11.00 |
37.00 |
41.50 | 59.00 |
| 60 | 0600 | 88.80 | 80.00 |
11.00 |
38.00 |
41.50 |
59.00 |
| 65 | 0650 | 93.50 | 85.00 | 11.00 | 40.00 | 41.50 | 69.00 |
| 68 | 0680 | 96.50 | 90.00 | 11.30 | 40.00 |
41.20 |
68.70 |
| 70 | 0700 | 99.50 | 92.00 | 11.30 | 40.00 | 48.70 | 68.70 |
| 75 | 0750 | 107.00 | 97.00 | 11.30 | 40.00 | 48.00 | 68.70 |
| 80 | 0800 | 112.00 | 105.00 | 12.00 | 40.00 | 48.00 | 78.00 |
| 85 | 0850 | 120.00 | 110.00 | 14.00 | 41.00 | 46.00 | 76.00 |
| 90 | 0900 | 127.00 | 115.00 | 14.00 | 45.00 | 51.00 | 76.00 |
| 95 | 0950 | 132.00 | 120.00 | 14.00 | 46.00 | 51.00 | 76.00 |
| 100 | 1000 | 137.00 | 125.00 | 14.00 | 47.00 | 51.00 | 76.00 |
Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι
Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι. Αν κάτι είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε μαζί μας για να αντικαταστήσετε ένα νέο.
Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.
2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.
3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχοι των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή
Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.
Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
