Λεπτομέρειες:
|
| Σημάδι: | YUEMI | Λειτουργία: | Αντλία Εμπάρα |
|---|---|---|---|
| Υποστήριξη: | Μη τυπική προσαρμογή | Διάμετρος άξονα: | Εμπάρα-16 χιλιοστών |
| επιδόσεις: | Φθορά και διάβρωση | Στυλ: | Μονή Άνοιξη |
| Επισημαίνω: | 20 χιλιοστών Μηχανική Σφραγίδα Ebara,16 χιλιοστών Μηχανική Σφραγίδα Ebara,Μηχανική σφραγίδα ισορροπημένης αντλίας ebara |
||

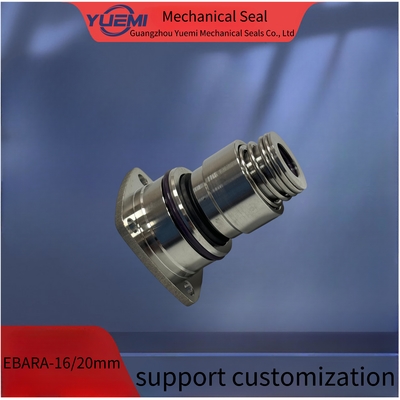

Μηχανική σφραγίδα EBARA 25 mm για αντλίες EVMS, EVMSG σειράς
Υλικό:SIC/SIC/Fkm/304
Μέγεθος άξονα: 12mm 16mm 25mm
Διατίθενται μηχανικές σφραγίδες για άλλες αντλίες της σειράς Ebara:
Μοντέλο αντλίας:
JES - JE, JESX - JEX/AGA - AGC/CD, CDX, 2CDX/DWO, DWC/CM(A-B-C-D) - CMR, CDA
ΠΡΑ - PRN/SWS - SWT/COMPACT/MATRIX/CVM/MULTIGO/HVM/EVMG, EVM, EVML/
3M SERIES, 3S SERIES, 3P SERIES, 3PF SERIES/3LM SERIES, 3LS SERIES, 3LP SERIES, 3LPF SERIES, 3LS SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3PF SERIES/3LM SERIES, 3LS SERIES, 3LP SERIES, 3LP SERIES, 3LPF SERIES, 3LP SERIES, 3LP SERIES, 3PF SERIES, 3PF SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP SERIES, 3LP
3D SERIES, 3DS SERIES, 3DP SERIES/MD, SB3, WINNER 4N, 4BHS, IDROGO
SF6, 6BHE(L), 8BHE(L) / OPTIMA, ΒΕΡΤΙΜΕΝΟ ΜΕΡΟ - ΒΕΡΤΙΜΕΝΟ ΜΕΡΟ VOX/ΒΕΡΤΙΜΕΝΟ 2-5, ΔΙΚΑ/DW - DW VOX
DS-DSF, DVS, DML-DMLV, DMLF-DMLVF, DL (W/C), DRD, EBAMIX, DRS/DUMPER (L)
D TANK, BEST BOX, SANIRELEV 11&22/Ego, Ego T, Ego ER, Ego B/MR B/MR S/LPS/ELINE, ELINED, LPC, LPCD Ηλεκτρονική σύνδεση
Τεχνικές παραμέτρους
| Θερμοκρασία | -30°C~+180°C |
| πίεση | ≤ 2Mp a |
| Ταχύτητα | ≤ 12m/s |
| Μεσαία | Χημικές πρώτες ύλες |
Υλικά
| Ροταριακό δαχτυλίδι | SIC CAR CE TC |
| Σταθερό δαχτυλίδι |
SIC CAR CE TC |
| Άνοιξη | SUS304/SUS316 |
| Σταθερό κάθισμα | SUS304/SUS316 |
| Δευτερεύουσα σφραγίδα |
Επικαιροποίηση |
| Κρατητής περιστρεφόμενου δαχτυλιδιού | SUS304/SUS316 |
Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι
Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι. Αν κάτι είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε μαζί μας για να αντικαταστήσετε ένα νέο.
Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.
2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.
3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχοι των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή
Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.
Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
