Λεπτομέρειες:
|
| Σημάδι: | YUEMI | Λειτουργία: | αντλία νερού |
|---|---|---|---|
| Χρήση: | Ανισορροπημένη | Διάμετρος άξονα: | Εφαρμογή του κανονισμού (ΕΚ) αριθ. 765/2008 |
| Δευτερογενής σφράγιση: | ΕΠΔΜ Fkm SIC CAR | Τυπικό ή μη: | Τύπος |
| Κλειδιά: | Σφραγίδα αντλίας | Τύπος: | Μονή Άνοιξη |
| Στυλ: | Μηχανική σφραγίδα | ||
| Επισημαίνω: | Τεχνική σφραγίδα CHLK CNP,RBSF14 Μηχανική σφραγίδα CNP,Χρυσόξυλο βαλβαρίου CHLK |
||

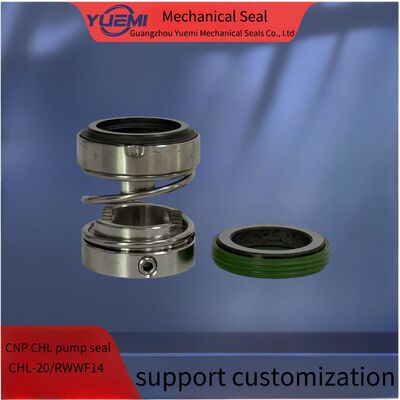

CNP CHL CHLK CHLF οριζόντια πολλαπλής φάσης μηχανική σφραγίδα αντλίας από ανοξείδωτο χάλυβα CHL-20/RBSF14
| Μέγεθος μοντέλου | d | d1 | D | Δ1 | Α | Α1 | L2 | Α3 |
| CHL-16 | 16 | 12.7 | 27.8 | 24 | 33 | 6.5 | 26.5 | 10 |
| ΧΧL-20 | 20 | 17.4 | 31.3 | 34 | 33.5 | 6.5 | 27 | 10 |
Τεχνικές παραμέτρους
| Θερμοκρασία | -30°C~+200°C |
| πίεση | ≤1,2Mp α |
| Ταχύτητα | ≤ 10m/s |
| Μεσαία | νερό |
Υλικά
| Ροταριακό δαχτυλίδι |
SiC/VIT |
| Σταθερό δαχτυλίδι |
SiC/VIT |
| Άνοιξη | SUS304/SUS316 |
| Σταθερό κάθισμα | SUS304/SUS316 |
| Δευτερεύουσα σφραγίδα |
Επικαιροποίηση |
| Κρατητής περιστρεφόμενου δαχτυλιδιού | SUS304/SUS316 |
Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι
Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι. Αν κάτι είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε μαζί μας για να αντικαταστήσετε ένα νέο.
Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.
2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.
3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχοι των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή
Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.
Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
