Λεπτομέρειες:
|
| Δομή: | κωνικό ελατήριο | Αντικατάσταση: | Αντικατάσταση σειράς |
|---|---|---|---|
| Χρήση: | Ανισορροπημένη | Σχήμα: | M37G G9 |
| Δευτερογενής σφράγιση: | FKM CAR SIC TC | ||
| Επισημαίνω: | M37G μηχανική σφραγίδα από καρβίδιο του πυριτίου,Μηχανική σφραγίδα από καρβίδιο πυριτίου μη ισορροπημένου,Εταιρεία μηχανικών φραγμών M37G |
||

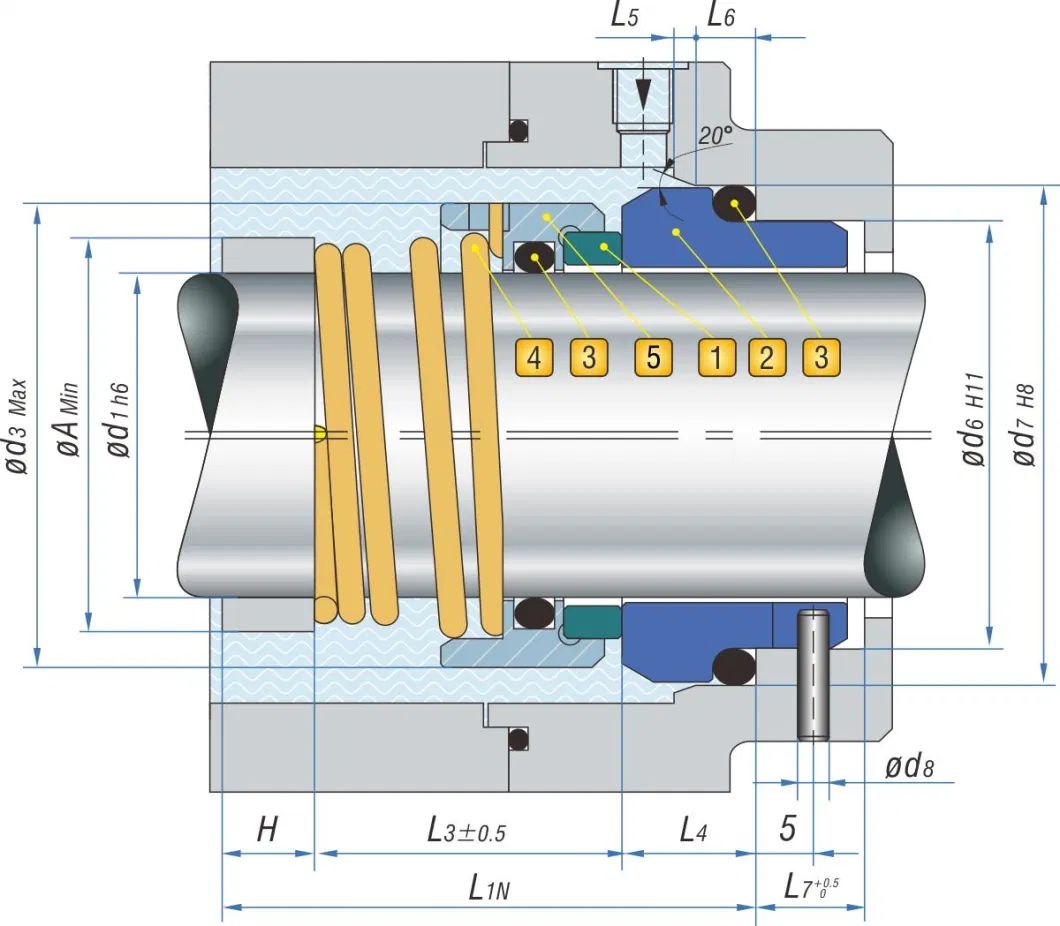

Τύπος YM M37G Με αξιόπιστες επιδόσεις, ευρύ φάσμα εφαρμογών και εύκολη εγκατάσταση.YM M37G είναι κωνική άνοιξη και O-ring pusher κατασκευή μηχανικές σφραγίδεςΕίναι ιδανικό για χρήση στη βιομηχανία χαρτιού, τη βιομηχανία ζάχαρης, τη χημική και την πετρελαϊκή βιομηχανία, την επεξεργασία τροφίμων, τη βιομηχανία επεξεργασίας λυμάτων.
Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι
Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι. Αν κάτι είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε μαζί μας για να αντικαταστήσετε ένα νέο.
Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.
2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.
3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχοι των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή
Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.
Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
Θα θέλαμε να συνεργαστούμε ειλικρινά με τους πελάτες μας για να προμηθεύσουμε προϊόντα υψηλής ποιότητας.
