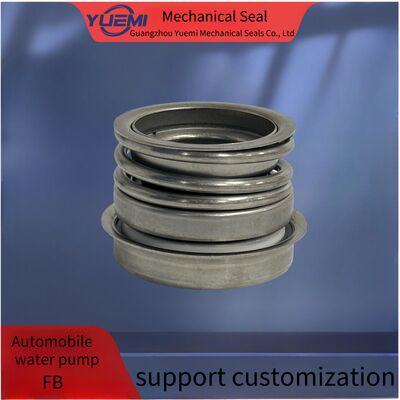

Λεπτομέρειες:
|
| Σημάδι: | YUEMI | Λειτουργία: | αντλία νερού |
|---|---|---|---|
| Χρήση: | Ανισορροπημένη | Διάμετρος άξονα: | 12 mm ~ 25,4 mm |
| Δευτερογενής σφράγιση: | FKM SIC SIC | Τυπικό ή μη: | Τύπος |
| Κλειδιά: | Σφραγίδα αντλίας | Τύπος: | Μονή Άνοιξη |
| Στυλ: | Μηχανική σφραγίδα | ||
| Επισημαίνω: | Μηχανοκίνητες αντλίες σφραγίδωσης,Ενσωματωμένη μηχανική αντλία σφράγισης,Μηχανική σφραγίδα για φυσίγγια αυτοκινήτων |
||
Πίεση:s0,3MPa
Ταχύτητα περιστροφής:s9000r/min
Θερμοκρασία: -30°C- +150°C
Μέσο:Καθαρό νερό, θαλάσσιο νερό, κινητήρας αερίου και ψύξη
Επικεφαλίδα περιστροφής (Κηραμική/Sic)
Δαχτυλίδι (πλαστικό άνθρακα/άνθρακα/Sic)
Δεύτερη σφραγίδα ((NBR/EPOM/HNBR/Fkm)
Άνοιγμα 4 Άλλα εξαρτήματα (SUS304 SU5316)
| Μοντέλο | Δ1 | D2 | Δ3 | D7 | Α1 | Λ4 |
| FB-12 | 12.0 | 30.00 | 35.0 | 25.0 | 9.3 | 8.0 |
| FB-12A | 12.0 | 38.10 | 43.7 | 25.0 | 9.3 | 8.0 |
| FB-12B | 12.0 | 00.0Ε | 35.0 | 25.0 | 9.1 | 6.0 |
|
FB-12C |
12.0 | 30.00 | 35.0 | 25.0 | 7.5 | 8.0 |
| FB-12D | 12.0 | 36.50 | 41.0 | 25.0 | 9.3 | 8.0 |
| FB-12E | 12.0 | 00.00 | 35.0 | 25.0 | 8.8 | 8.0 |
| FB-12G | 12.0 | 40.00 | 43.8 | 25.0 | 9.3 | 8.0 |
| FB-12H | 12.0 | 00.0Ε | 35.0 | 25.0 | 7.1 | 8.0 |
| FB-12L | 12.0 | 33.40 | 38.0 | 25.0 | 10.6 | 6.7 |
| FB-12.5 | 12.0 | 28.50 | 31.3 | 25.0 | 9.3 | 8.0 |
| FB-13 | 13.0 | 00.0Ε | 35.0 | 25.0 | 9.3 | 8.0 |
| FB-15 | 15.0 | 36.50 | 41.5 | 28.7 | 10.9 | 8.0 |
| FB-15A | 15.0 | 00.0Ε | 34.5 | 28.7 | 10.6 | 8.0 |
| FB-16 | 15.918 | 36.50 | 41.5 | 30.4 | 10.9 | 8.0 |
| FB-16C | 15.918 | 35.00 | 40.0 | 30.4 | 11.6 | 8.0 |
| FB-16L | 15.918 | 38.10 | 43.5 | 30.4 | 10.9 | 8.0 |
| FB-16.5 | 15.918 | 34.20 | 40.0 | 30.4 | 11.9 | 7.0 |
| FB-17 | 17.0 | 35.00 | 40.0 | 30.4 | 13.6 | 8.0 |
| FB-20 | 20.0 | 40.00 | 43.8 | 37.0 | 12.0 | 9.5 |
| FB-1/2" | 12.700 | 30.00 | 35.0 | 25.0 | 9.3 | 8.0 |
| FB-5/8" | 15.875 | 36.50 | 41.5 | 30.4 | 10.9 | 8.0 |
| FB-3/4" | 19.050 | 40.00 | 43.8 | 37.0 | 12.0 | 9.5 |
| FB-1* | 25,400 | 50.80 | 56.0 | 42.5 | 11.0 | 13.2 |
| Μέγεθος άξονα | 12 mm ~ 25,4 mm |
| Υλικό | Πρόσωπο:Καρβόνιο, SiC, TC Κάθισμα: Κηραμικά, SiC, TC Ο-ring:NBR,EPDM,FKM,Aflas,FEP,Kalrez,Chemraz κλπ. Ελατήριο:SS304, SS316 Άλλα μεταλλικά εξαρτήματα: |
| Ικανότητες απόδοσης |
Θέρμανση:-30°C έως 200°C, ανάλογα με το υλικό του δαχτυλιδιού Διάταξη επιτρεπόμενης τελικής λειτουργίας/άξιας επιφάνειας πλεύσης: ±1 mm |
Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι
Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι. Αν κάτι είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε μαζί μας για να αντικαταστήσετε ένα νέο.
Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.
2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.
3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχοι των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή
Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.
Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
