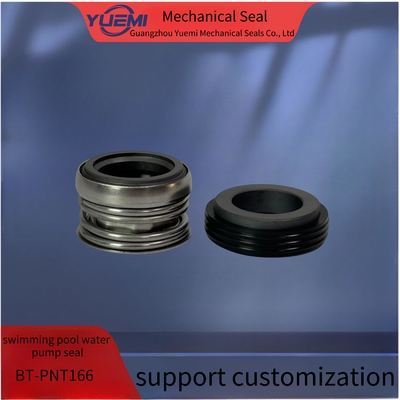

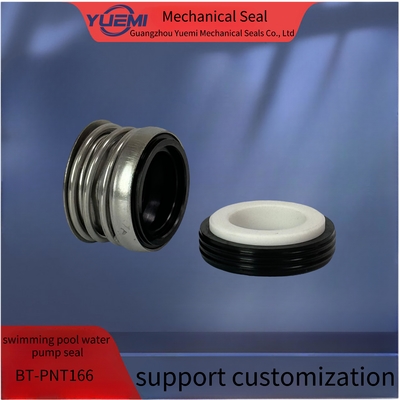

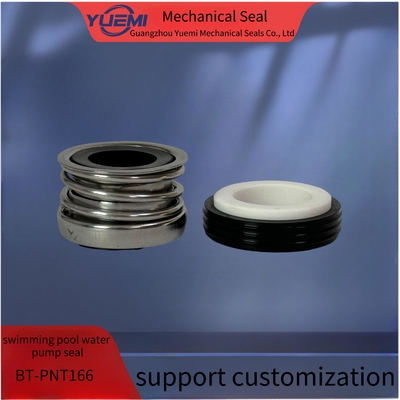

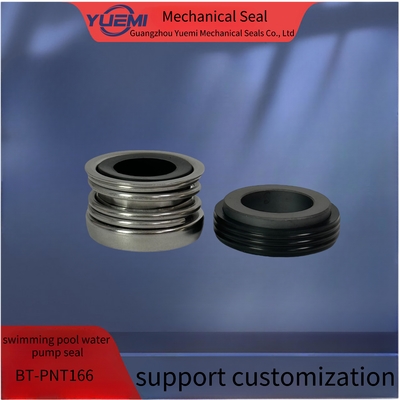

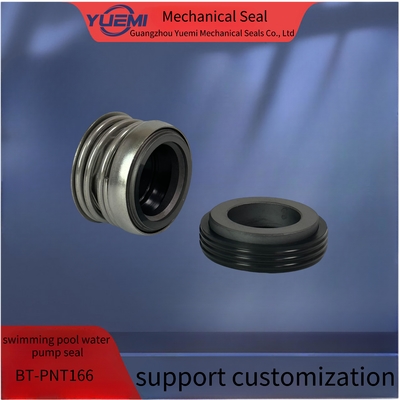

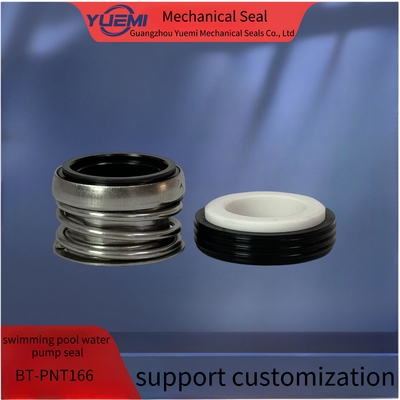

Η σφραγίδα YUEMI τύπου 166 αντικαθίσταται από:
Τύπος Τζον Κρέιν,Sealol 60L,Pac-Seal 16,US Seal A
| Σχήμα |
d1 ((ίντσες) |
d3 |
d7 |
11 |
13 |
| 166-5/16" |
7.938 |
23.29 |
25.4 |
24.5 |
7.9 |
| 166-3/8" |
9.525 |
23.29 |
22.225 |
23.80 |
7.14 |
| 166-1/2" |
12.700 |
23.29 |
25.400 |
23.01 |
6.35 |
| 166-5/8" |
15.875 |
30.10 |
31.750 |
28.55 |
10.31 |
| 166-3/4 ίντσες |
19.050 |
33.07 |
34.925 |
28.55 |
10.31 |
| 166-7/8" |
22.225 |
36.30 |
38.100 |
30.94 |
10.31 |
| 166-1" |
25.400 |
39.42 |
41.275 |
31.72 |
11.10 |
Τεχνικές παραμέτρους
Θέρμανση:
.40°F ((-40°C) ~400°F ((204°C)
Πίεση:150 PSl*
Ταχύτητα: 12-15m/s
Ενιαία σχεδίαση: Χειρισμός χωρίς προβλήματα, εύκολη εγκατάσταση
Μία μονοσύρματη άνοιξη βοηθά στην πρόληψη της συμφόρησης
Πλεονέκτημα:
Απλοποιεί σημαντικά την εγκατάσταση, δεν υπάρχει κόλλα στο πρόσωπο της σφραγίδας, εμποδίζει την διείσδυση στερεών ουσιών στο κεφάλι της σφραγίδας, περιστροφικά μαξιλάρια χωρίς μέταλλο για την επαφή με το πρόσωπο της σφραγίδας
Ιδανικό για: αντλίες πισίνων, αντλίες λουτρών, μικρότερες βιομηχανικές και εμπορικές εφαρμογές
Μια ποικιλία δαχτυλιδιών ζευγαρώματος: 0-RingMount,CupMount,DIN
Hex Drive:Δεν θα αποσυνδεθεί κατά τη διάρκεια της λειτουργίας,Προστατεύει τις ελαστομερές φυσαλίδες από ζημιές
Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι
Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι. Αν κάτι είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε μαζί μας για να αντικαταστήσετε ένα νέο.
Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.
2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.
3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχοι των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή
Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.
Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
