Λεπτομέρειες:
|
| Δομή: | κωνικό ελατήριο | Διάμετρος άξονα: | 10 mm-40 mm |
|---|---|---|---|
| Αντικατάσταση: | Τύπος Bt-Fn σειράς αντικατάστασης | Υποστήριξη: | OEM/ODM |
| Επισημαίνω: | Μηχανική σφραγίδα σειράς 40 mm,Μονάδα σφραγίσματος με δαχτυλίδι O,Μηχανική σφραγίδα Bt-Ar |
||
- Δεν ξέρω.
Σφραγίδες αποθέματος έτοιμες για ταχεία παράδοση
Παρέχει εξαιρετική ποιότητα με ανταγωνιστική τιμή
Εφαρμογή πίνακας ζεύξης μοντέλων αντλιών νερού

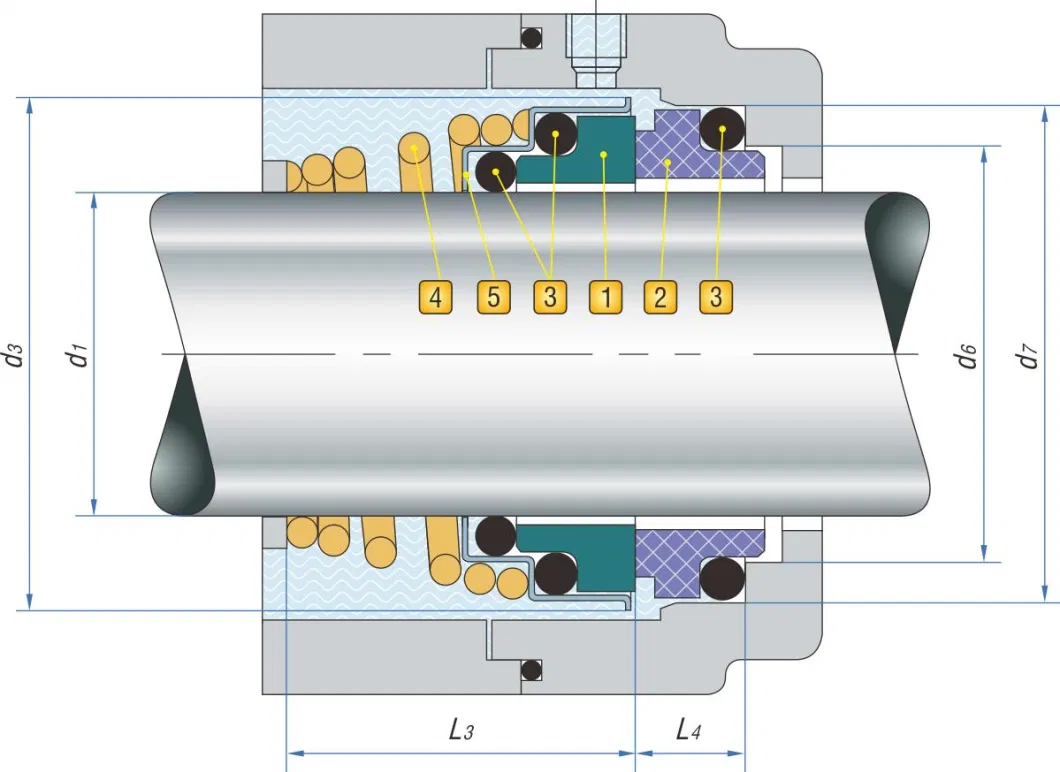

| Σχήμα | d1 ((mm) | δ, | p | 11 | 13 |
|
155-10 155-11 155-12 155-13 155-14 155-15 155-16 155-17 155-18 155-19 155-20 155-21 |
10 11 12 13 14 15 16 17 18 19 20 21 |
20.0 22.0 22.0 25.0 25.0 29.0 29.0 29.0 33.0 33.0 33.0 38.0 |
18.1 20.6 20.6 23.1 23.1 26.9 26.9 26.9 30.9 30.9 30.9 35.4 |
20.5 23.5 23.5 28.0 28.0 30.0 30.0 30.0 32.0 33.0 33.0 33.0 |
5.5 5.5 5.5 6.0 6.0 7.0 7.0 7.0 8.0 8.0 8.0 8.0 |
·Ελατήρια και άλλα εξαρτήματα ((SUS304/SUS316)
| Σχήμα | d1 ((mm) | d3 | d: | 11 | β |
|
155-22 155-23 155-24 155-25 155-28 155-29 155-30 155-32 155-33 155-35 155-38 155-40 |
22 23 24 25 28 29 30 32 33 35 38 40 |
38.0 38.0 38.0 40.0 46.0 46.0 46.0 46.0 50.0 50.0 60.5 60.5 |
35.4 35.4 35.4 38.2 43.3 43.3 43.3 43.3 53.5 53.5 60.5 60.5 |
33.0 35.0 35.0 35.5 39.0 39.0 39.0 39.0 50.5 50.5 50.5 50.5 |
8.0 8.0 8.0 8.5 9.0 9.0 9.0 9.0 11.5 11.5 11.5 11.5 |
μηχανική σφραγίδα τύπου YM155 με κωνική κατασκευή ελαστικού και σπρώξιμο δακτυλίου O, τα μεταλλικά μέρη που παράγονται από την Stamping.Η ανταγωνιστική τιμή και το ευρύ φάσμα εφαρμογής έχουν κάνει το YM155 μια σφραγίδα μαζικής παραγωγής.
Τεχνικές παραμέτρους
| Θερμοκρασία | -30°C~+200°C |
| πίεση | ≤1,2Mp α |
| Ταχύτητα | ≤ 10m/s |
| Μεσαία | αποβλήτα |
Υλικά
| Ροταριακό δαχτυλίδι | SIC CAR |
| Σταθερό δαχτυλίδι |
SIC CAR |
| Άνοιξη | SUS304/SUS316 |
| Σταθερό κάθισμα | SUS304/SUS316 |
| Δευτερεύουσα σφραγίδα |
Επικαιροποίηση |
| Κρατητής περιστρεφόμενου δαχτυλιδιού | SUS304/SUS316 |
Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι
Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι. Αν κάτι είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε μαζί μας για να αντικαταστήσετε ένα νέο.
Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.
2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.
3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχοι των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή
Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.
Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
