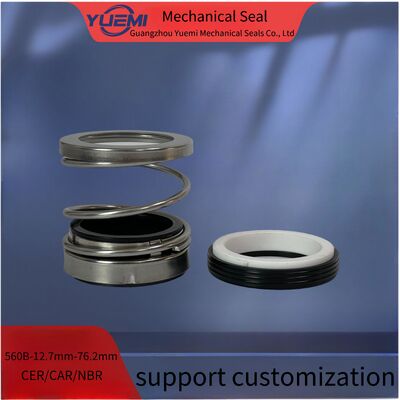

Λεπτομέρειες:
|
| Τύπος: | Τεχνουργήματα από καουτσούκ | Λειτουργία: | Αντλία |
|---|---|---|---|
| Χρήση: | Ανισορροπημένη | Διάμετρος άξονα: | 0.5-3"mm |
| Πρόσωπο: | NBR CA CE | Κλειδιά: | Ελαστομερή Σφραγίδα |
| Επισημαίνω: | Μηχανική σφραγίδα αντλίας νερού NBR,CA Μηχανική σφραγίδα αντλίας νερού,CE Μηχανική σφραγίδα αντλίας νερού |
||
Εφαρμογή πίνακας ζεύξης μοντέλων αντλιών νερού
| Σχήμα | d1 ((ίντσες) | d3 | d6 | d7 | 11 | 13 |
| 560B-3/8" | 9.525 | 23.5 | 14.3 | 22.23 | 28.6 | 7.9 |
| 560B-1/2" | 12.700 | 26 | 17.5 | 25.4 | 28.6 | 7.9 |
| 560B-5/8" | 15.875 | 30 | 20.6 | 31.75 | 32.5 | 10.3 |
| 560B-3/4" | 19.050 | 32.5 | 23.8 | 34.93 | 32.5 | 10.3 |
| 560B-7/8" | 22.225 | 37.5 | 27.0 | 38.1 | 34.1 | 10.3 |
| 560B-1" | 25.400 | 44 | 30.2 | 41.28 | 36.5 | 11.1 |
| 560B-1-1/8" | 28.575 | 48 | 33.3 | 44.45 | 38.1 | 11.1 |
| 560B-1-1/4" | 31.750 | 50 | 36.5 | 47.63 | 38.1 | 11.1 |
| 560B-1-3/8" | 34.925 | 54.5 | 39.7 | 50.8 | 39.7 | 11.1 |
| 560B-1-1/2" | 38.100 | 58.5 | 42.9 | 53.98 | 39.7 | 11.1 |
| 560B-1-5/8" | 41.275 | 64 | 46 | 60.33 | 47.6 | 12.7 |
| 560B-1-3/4" | 44.450 | 67 | 49.2 | 63.5 | 47.6 | 12.7 |
| 560B-1-7/8" | 47.625 | 71 | 52.4 | 66.68 | 50.8 | 12.7 |
| 560B-2" | 50.800 | 73.5 | 55.6 | 69.85 | 50.8 | 12.7 |
| 560B-2-1/8" | 53.975 | 75.6 | / | 76.2 | 57.2 | 14.3 |
| 560B-2-1/4" | 57.150 | 80 | 65 | 79.38 | 57.2 | 14.3 |
| 560B-2-3/8" | 60.325 | 79.6 | / | 82.55 | 57.2 | 14.3 |
| 560B-2-1/2" | 63.500 | 84.9 | 70 | 85.73 | 60.3 | 14.3 |
| 560B-2-5/8" | 66.675 | 84.6 | / | 85.725 | 65.1 | 15.9 |
| 560B-2-3/4" | 69.850 | 93 | / | 88.9 | 65.1 | 15.9 |
| 560B-3" | 76.200 | 102 | / | 98.425 | 68.3 | 15.9 |
Συνθήκες λειτουργίας
| Πίεση: ≤ 0,8Mpa |
| Ταχύτητα περιστροφής: ≤ 10m/sec |
| Θερμοκρασία: ≤-40~150°C |
| Εφαρμογές: |
| Πετρέλαιο, νερό και γενικά διαβρωτικά υγρά. Χρήση σε αντλίες αυτόματης ψύξης, φυγοκεντρικές αντλίες, βυθισμένες αντλίες και γενικές βιομηχανικές αντλίες. |
| Σχεδιαστικό χαρακτηριστικό |
| Το μη φραγμένο μονό σπείρωμα ελαστικού αυτοκατατάταξης αντισταθμίζει το πλεονάζον άξονα, κατάλληλο για πολλές προδιαγραφές και σχεδιασμούς. |
ΥΛΗΤΙΚΟ:
| 1 | Σταθερό δαχτυλίδι | Κεραμικά/SiC/TC |
| 2 | Ροταριακό δαχτυλίδι | Καρβόνιο/SiC/TC/SUS304 |
| 3 | Δευτερεύουσα σφραγίδα | Επικαιροποίηση |
| 4 | Σπίνγκ και άλλα μέρη | SUS304/SUS316L |
Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι
Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι. Αν κάτι είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε μαζί μας για να αντικαταστήσετε ένα νέο.
Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.
2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.
3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχοι των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή
Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.
Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
