Λεπτομέρειες:
|
| Σημάδι: | YUEMI | Διάμετρος άξονα: | 25mm~100mm |
|---|---|---|---|
| Δευτερογενής σφράγιση: | Fkm SIC TC | Τυπικό ή μη: | τυποποιημένη σφραγίδα |
| Τύπος: | Μονή Άνοιξη | Στυλ: | Μηχανική σφραγίδα |
| Άρθρο: | 108U | Υλικό: | ΤC/TC SIC/SIC |
| Επισημαίνω: | 108U μηχανική σφραγίδα άξονα,Σφραγίδα μηχανικού άξονα SIC,Μηχανική σφραγίδα από καρβίδιο βολφραμίου 108U |
||

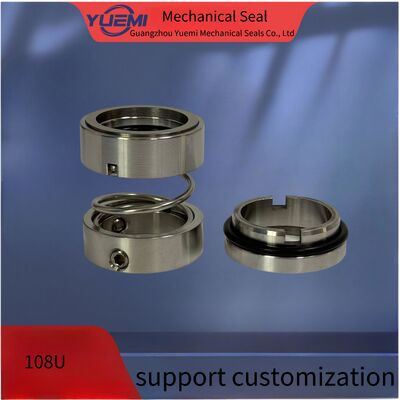

Ο τύπος 108 είναι ο ενσωματωμένος και ανισόρροπος τύπος.
Η σειρά αυτή είναι μια τυπική αντλία αντι-διάβρωσης με μονό ελατήριο μη-εγκυλιλβρίου μηχανικής σφραγίδας.μπορεί να υιοθετήσει διάφορα υλικά και τελικούς συνδυασμούς για να ανταποκριθεί στις απαιτήσεις των συνθηκών λειτουργίας υψηλής καυστικότητας.
Περιορισμοί λειτουργίας:
Πίεση: 0~0,8Mpa,Θερμοκρασία:-10°C~150°C,Λιακή ταχύτητα: 3000r/min,Μέσα: θειικό οξύ,Συμπερευμένη βάση
Συνδυασμός υλικών:
Κεραμικά-γραφίτη
καρβίδιο τσιμεντισμένο -καρβίδιο τσιμεντισμένο
σιδερωμένο καρβίδιο-γραφίτηW-W
Μέρος: Ατσάλι ανοξείδωτου 304 ή 316L
|
Θερμοκρασία
|
-20oC έως 200oC, ανάλογα με το ελαστομερές
|
|
Πίεση
|
Μέχρι 25 bar
|
|
Ταχύτητα
|
Μέχρι 20 m/s
|
|
Μέγεθος
|
35- 70mm |
|
Πρόσωπο
|
Καρβόνιο, SiC, TC
|
|
Καθίσμα
|
SiC, TC
|
|
Αλυσίδες O
|
NBR, EPDM, , Αφλάς, Καλρέζ, Χεμράζ κλπ.
|
|
Άνοιξη
|
ΣΤ304, ΣΤ316
|
|
Μεταλλικά εξαρτήματα
|
ΣΤ304, ΣΤ316
|
Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι
Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι.
Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.
2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.
3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχοι των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή
Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.
Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
