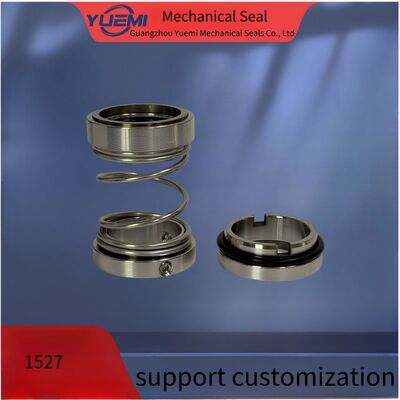

Χημική αντλία μη ισορροπία, μηχανική σφραγίδα 1527

Σειρά YM1527, που οδηγείται από ελατήριο, ανάλογα με την κατεύθυνση περιστροφής του άξονα μπορεί να κινείται είτε με τα ρολόγια του ρολογιού είτε αντίστροφα.Προσφέροντας διάφορα διαφορετικά περιστρεφόμενα δαχτυλίδια και βοηθητικό υλικό σφραγίδας, προκειμένου να ανταποκριθεί σε διαφορετικές συνθήκες χρήσηςΧρησιμοποιείται ευρέως στη βιομηχανία θαλάσσιων, κλωστοϋφαντουργικών, χαρτοπολτού, ψυκτικών συμπιεστών, επεξεργασίας λυμάτων.

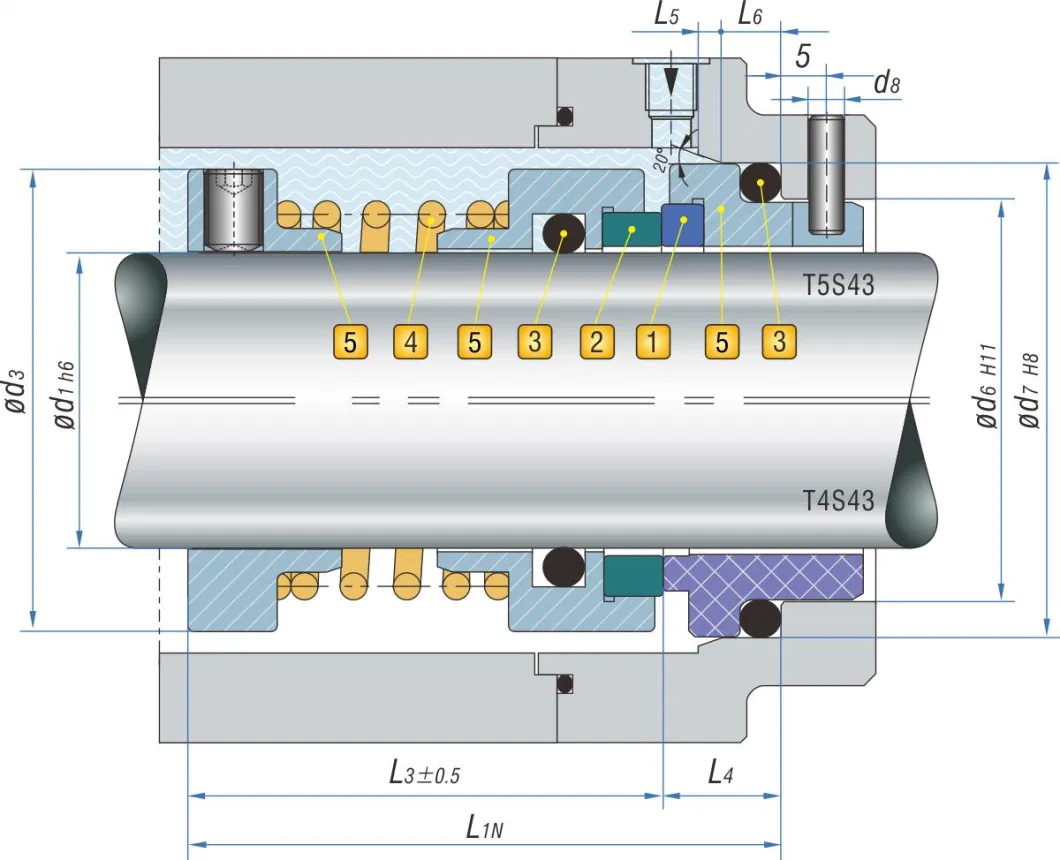

1Γυριστικό πρόσωπο.

Επικοινωνία με αλληλεπίδραση Sic RBSlC

Συμπυκνωμένο Καρβίδιο Σιλικόνης SSlC

Καρβίδιο βολφραμίου.

2. Σταθερό κάθισμα

Άνθρακα γραφίτη, έμβρυο ρητίνης

Γράφιτος άνθρακα, αμιγώς αντιμόνιο

Επικοινωνία με αλληλεπίδραση Sic RBSlC

Συμπυκνωμένο Καρβίδιο Σιλικόνης SSlC

Καρβίδιο βολφραμίου.

3.Βοηθητική σφραγίδα

Ελαστομερές 0-κύκλος

FKM

EPDM

Τετραφθοριούχο θυλενικό προπυλενικό καουτσούκ FEPM

4Άνοιξη.Μεταλλικά εξαρτήματα

Χάλυβας GrNi (304)(316)

Προετοιμασία:
1. Άξονας Εξωτερική διάμετρος είναι εντός ανοχής +- 0,05 mm
2. Εκτόξευση άξονα < 0,1 mm
3. Πλωτήριος άκρος σχισμής < 0,13 mm
4, Δεν υπάρχουν κοφτερές άκρες στον άξονα πάνω από το δαχτυλίδι
Σημείωση:
Κατά τη διάρκεια της εγκατάστασης, μην γρατζουνίσετε ή καταστρέψετε το δαχτυλίδι. Αν κάτι είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε μαζί μας για να αντικαταστήσετε ένα νέο.
Εγκατάσταση σε δομές:
1Το σύνολο των σφραγίδων των φυσίγγων καθαρίζεται και υποβάλλεται με ακρίβεια σε εξέταση διαρροής πριν από την πώληση.

2 Η απόσταση τοποθέτησης μεταξύ της σφραγίδας και του άξονα είναι dl h6 0.8Η εξωτερική διάμετρος του άξονα στη θέση της βίδες πρέπει να είναι μικρότερη από 0,2 mm, αντιστέκοντας στην υπερβολική σύσφιξη της βίδες.

3Τοποθετήστε την σφραγίδα του φυσίγγιου στον θάλαμο αντλίας, στη συνέχεια:
Α: Σφραγισμένα τέσσερα βρόχοι των φλάντζων, εξασφαλίζοντας το μέσο που οδηγεί στην τρύπα "G" στην κορυφή
Β: Σφίξτε τέσσερις βίδες και τοποθετήστε το μανίκι του άξονα στον άξονα.
Γ: Αφαιρέστε τέσσερις πινακίδες μεγέθους.
Αποσυναρμολογήστε.
D: Συνδέστε τον μέσο σωλήνα lead_in με την τρύπα "G" προκειμένου να απομακρυνθεί η θερμότητα τριβής και
στράγγιση του θαλάμου σφράγισης κατά τη λειτουργία της αντλίας.
Σημείωση:
Για να ολοκληρωθεί η εγκατάσταση, γύρισε το άξονα με το χέρι για να ελέγξει αν οι περιστροφές δεν μπορούσαν να περιστραφούν ομαλά, η σφραγίδα είχε εγκατασταθεί λανθασμένα.
