Λεπτομέρειες:
|
| Τύπος σφραγίδας: | Σφραγίδα M37G | Πρόσθετη υπηρεσία: | Ο cOem είναι ευπρόσδεκτος |
|---|---|---|---|
| Εφαρμογή: | Αντλίες νερού, φυγοκεντρικές αντλίες, βυθισμένες αντλίες | Σφραγίδα αντλίας Esco: | Σφραγίδα με μανίκι και φτερούγες |
| Στάσιμο δαχτυλίδι: | κεραμικά/sic/tc | Υπηρεσία: | Υπηρεσία OEM |
| Επισημαίνω: | Μηχανική σφραγίδα άξονα αντλίας νερού,M37g Μονή ελατήριας μηχανικής σφραγίδας άξονα,M37 Μονή ελατήριας μηχανικής σφραγίδας άξονα |
||
Μηχανολογική σφραγίδα πολλαπλών ελατηρίων που διατίθενται σε μια ευρεία ποικιλία ελαστομερών για τη μεταφορά σχεδόν κάθε βιομηχανικού υγρού.Όλα τα εξαρτήματα κρατούνται μαζί από ένα δαχτυλίδι σναπ σε ένα ενιαίο σχέδιο κατασκευής και μπορούν να επισκευαστούν εύκολα επί τόπου.
Υψηλής Ποιότητας Μηχανικές Σφραγίδες
Περιγραφή:
Αντικατάσταση:
Για βιομηχανικές αντλίες

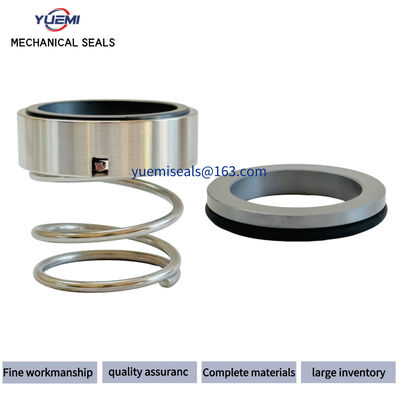

Σφραγίδα M37/M37G
1- Συνθήκες λειτουργίας:
Θερμοκρασία: -20 oC έως +180 oC
Πίεση: ≤1,0MPa
Ταχύτητα: ≤ 15m/s
2Υλικά:
Σταθερό δαχτυλίδι: κεραμικό, καρβίδιο του πυριτίου, TC, άνθρακα
Ροταριακό δαχτυλίδι: άνθρακας, καρβίδιο πυριτίου, χάλυβα
Δευτερογενής σφραγίδα: NBR, EPDM, Viton
Ελατήρια και μεταλλικά μέρη: χάλυβα
3Τύπος καθίσματος:
Πρότυπο: G9
Εναλλακτική λύση: G6, G4, G13
4Εφαρμογές: Καθαρό νερό, λύματα, λάδι και άλλα μετριοπαθώς διαβρωτικά υγρά
| Συνθήκες λειτουργίας: | |
| Θέρμανση: | - 50oCέως +200oC |
| Πίεση: | ≤1,0MPa |
| Ταχύτητα: | ≤ 20m/s |
| Υλικά: | Ασθένεια |
| Σταθερό δαχτυλίδι: | Q2,B,U2 |
| Γυριστικό δαχτυλίδι: | U22,Q22 |
| Δευτερεύουσα σφραγίδα: | Π,Ε,Β,Αφλας |
| Ελατήρια και μεταλλικά μέρη: | F,G |
| Εφαρμογές: | Καθαρό νερό, λύματα, πετρέλαιο και άλλα μετριοπαθώς διαβρωτικά υγρά |
| - M37G Διαστάσεις ((mm) | |||||||||
| Μέγεθος | d | Δ3 | D6 | D7 | D8 | Α3 | L31 | Λ4 | Λ8 |
| 10 | 10.0 | 20.0 | 17.0 | 21.0 | 3.0 | 16.9 | - | 10.0 | 17.5 |
| 12 | 12.0 | 220 | 19.0 | 23.0 | 3.0 | 17.4 | - | 10.0 | 17.5 |
| 14 | 14.0 | 24.0 | 21.0 | 25.0 | 3.0 | 17.4 | 16.5 | 10.0 | 17.5 |
| 16 | 16.0 | 26.0 | 23.0 | 27.0 | 3.0 | 19.5 | 16.5 | 10.0 | 17.5 |
| 18 | 18.0 | 31.0 | 27.0 | 33.0 | 3.0 | 20.5 | 18.0 | 11.5 | 19.5 |
| 20 | 20.0 | 34.0 | 29.0 | 35.0 | 3.0 | 22.0 | 19.0 | 11.5 | 19.5 |
| 22 | 22.0 | 36.0 | 31.0 | 37.0 | 3.0 | 23.5 | 20.5 | 11.5 | 19.5 |
| 24 | 24.0 | 38.0 | 33.0 | 39.0 | 3.0 | 25.0 | 22.0 | 11.5 | 19.5 |
| 25 | 25.0 | 39.0 | 34.0 | 40.0 | 3.0 | 26.5 | 23.5 | 11.5 | 19.5 |
| 28 | 28.0 | 42.0 | 37.0 | 43.0 | 3.0 | 26.5 | 24.5 | 11.5 | 19.5 |
| 30 | 30.0 | 44.0 | 39.0 | 45.0 | 3.0 | 25.0 | 24.5 | 11.5 | 19.5 |
| 32 | 32.0 | 46.0 | 42.0 | 48.0 | 3.0 | 28.5 | 28.0 | 11.5 | 19.5 |
| 33 | 33.0 | 47.0 | 42.0 | 48.0 | 3.0 | - | - | 11.5 | 19.5 |
| 35 | 35.0 | 49.0 | 44.0 | 50.0 | 3.0 | 28.5 | 28.0 | 11.5 | 19.5 |
| 38 | 38.0 | 54.0 | 49.0 | 56.0 | 4.0 | 32.2 | 31.0 | 14.0 | 220 |
| 40 | 40.0 | 56.0 | 51.0 | 58.0 | 4.0 | 34.7 | 34.0 | 14.0 | 22.0 |
| 43 | 43.0 | 59.0 | 54.0 | 61.0 | 4.0 | - | - Δεν ξέρω. | 14.0 | 22.0 |
| 45 | 45.0 | 61.0 | 56.0 | 63.0 | 4.0 | 39.2 | 36.5 | 14.0 | 22.0 |
| 48 | 48.0 | 64.0 | 59.0 | 66.0 | 4.0 | 44.7 | 42.0 | 14.0 | 220 |
| 50 | 50.0 | 66.0 | 62.0 | 70.0 | 4.0 | 45.7 | 43.0 | 15.0 | 23.0 |
| 53 | 53.0 | 0.69 | 65.0 | 73.0 | 4.0 | - | - | 15.0 | 23.0 |
| 55 | 55.0 | 71.0 | 67.0 | 75.0 | 4.0 | 49.0 | 47.0 | 15.0 | 23.0 |
| 58 | 58.0 | 78.0 | 70.0 | 78.0 | 4.0 | 52.0 | 50.0 | 15.0 | 23.0 |
| 60 | 60.0 | 79.0 | 720 | 80.0 | 4.0 | 53.0 | 51.0 | 15.0 | 23.0 |
| 63 | 63.0 | 83.0 | 75.0 | 83.0 | 4.0 | - | - Δεν ξέρω. | 15.0 | 23.0 |
| 65 | 65.0 | 85.0 | 77.0 | 85.0 | 4.0 | 54.3 | 52.0 | 15.0 | 23.0 |
| 68 | 68.0 | 88.0 | 81.0 | 90.0 | 4.0 | 55.3 | 52.7 | 18.0 | 26.0 |
| 70 | 70.0 | 90.0 | 83.0 | 92.0 | 4.0 | 56.3 | 54.0 | 18.0 | 26.0 |
| 75 | 75.0 | 98.0 | 88.0 | 97.0 | 4.0 | 56.3 | 54.0 | 18.0 | 26.0 |
| 80 | 80.0 | 103.0 | 95.0 | 105.0 | 4.0 | 59.3 | 58.0 | 18.2 | 26.2 |
