Λεπτομέρειες:
|
| Αντλία: | GRUNDFOS ΑΝΤΛΙΑ | Πρόσωπο σφραγίδων: | Αυτοκίνητο Vs Cer, SIC VS SIC |
|---|---|---|---|
| Υπηρεσία: | Υπηρεσίες εξατομίκευσης | Ειδικότητα: | Τρύπα άξονα 10-100 mm |
| Πρόσωπο: | Άνθρακας, Sic, Tc | Πέρασμα O: | ΝΒΡ, EPDM, VIT |
| Επισημαίνω: | G60 Μηχανική σφραγίδα καθίσματος,Μηχανική σφραγίδα καρβιδίου πυριτίου |
||

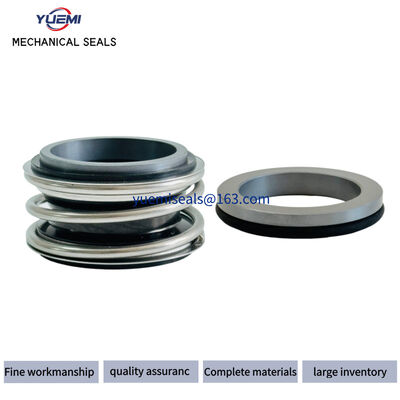

Η μηχανική σφραγίδα Elastomer Bellows MG1 είναι κατάλληλη για ένα ευρύ φάσμα συνθηκών λειτουργίας. 1U,1K συμμορφώνεται με το πρότυπο των ΗΠΑ και του Ηνωμένου Βασιλείου αντίστοιχα.Η σειρά μηχανικών σφραγίδων τύπου 1 έχει σχεδιαστεί για καθολική εφαρμογήΧρησιμοποιείται συχνά σε βιομηχανίες χαρτιού και χαρτιού, πετροχημικών, μεταποίησης τροφίμων, επεξεργασίας λυμάτων,βιομηχανίες χημικής επεξεργασίας και παραγωγής ενέργειας.
Αξιόπιστη μετάδοση λόγω ειδικού σχεδιασμού στην ζώνη κίνησης και τις εγκοπές κίνησης.
Ειδική εξισορρόπηση στις ελαστομερές φουσκάλες.
SΣφραγίδα, ισορροπημένη, αμφίδρομη
Καλή ικανότητα ανταλλαγής, δεδομένα 1U Dimensional συμμορφώνονται με το πρότυπο των ΗΠΑ, 1K συμμορφώνονται με το πρότυπο του Ηνωμένου Βασιλείου.
Διατίθεται σε μετρικά και ίντσες
| D1 ((mm) | Κωδικός μεγέθους | Δ3 | D7 | Λ4 | Α1 | L11 | L12 | |
| 10 | 0100 | 24.00 | 21.00 | 6.60 | 14.50 | 25.90 | 33.40 | |
| 12 | 0120 | 24.00 | 23.00 | 6.60 | 15.00 | 25.90 | 33.40 | |
| 14 | 0140 | 28.00 | 25.00 | 6.60 | 17.00 | 28.40 | 33.40 | |
| 15 | 0150 | 28.00 | 27.00 | 6.60 | 17.00 | 28.40 | 33.40 | |
| 16 | 0160 | 28.00 | 27.00 | 6.60 | 17.00 | 28.40 | 33.40 | |
| 18 | 0180 | 31.00 | 33.00 | 7.50 | 19.50 | 30.00 | 37.50 | |
| 20 | 0200 | 36.00 | 35.00 | 7.50 | 21.50 | 30.00 | 37.50 | |
| 22 | 0220 | 36.00 | 37.00 | 7.50 | 21.50 | 30.00 | 37.50 | |
| 24 | 0240 | 40.50 | 39.00 | 7.50 | 22.50 | 32.50 | 42.50 | |
| 25 | 0250 | 41.00 | 40.00 | 7.50 | 23.00 | 32.50 | 42.50 | |
| 28 | 0280 | 47.00 | 43.00 | 7.50 | 26.50 | 35.00 | 42.50 | |
| 30 | 0300 | 47.00 | 45.00 | 7.50 | 26.50 | 35.00 | 42.50 | |
| 32 | 0320 | 51.00 | 48.00 | 7.50 | 27.50 | 35.00 | 47.50 | |
| 33 | 0330 | 51.00 | 48.00 | 7.50 | 27.50 | 35.00 | 47.50 | |
| 35 | 0350 | 55.00 | 50.00 | 7.50 | 28.50 | 35.00 | 47.50 | |
| 38 | 0380 | 58.00 | 56.00 | 9.00 | 30.00 | 36.00 | 46.00 | |
| 40 | 0400 | 60.00 | 58.00 | 9.00 | 30.00 | 36.00 | 46.00 | |
| 43 | 0430 | 63.30 | 61.00 | 9.00 | 30.00 | 36.00 | 51.00 | |
| 45 | 0450 | 65.00 | 63.00 | 9.00 | 30.00 | 36.00 | 51.00 | |
| 48 | 0480 | 69.00 | 66.00 | 9.00 | 30.50 | 36.00 | 51.00 | |
| 50 | 0500 | 71.00 | 70.00 | 9.50 | 30.50 | 38.00 | 50.50 | |
| 53 | 0530 | 76.00 | 73.00 | 11.00 | 33.00 | 36.50 | 59.00 | |
| 55 | 0550 | 78.00 | 75.00 | 11.00 | 35.00 | 36.50 | 59.00 | |
| 58 | 0580 | 82.00 | 78.00 | 11.00 | 37.00 | 41.50 | 59.00 | |
| 60 | 0600 | 85.00 | 80.00 | 11.00 | 38.00 | 41.50 | 59.00 | |
| 65 | 0650 | 90.00 | 85.00 | 11.00 | 40.00 | 41.50 | 69.00 | |
| 68 | 0680 | 94.00 | 90.00 | 11.30 | 40.00 | 48.70 | 68.70 | |
| 70 | 0700 | 97.00 | 92.00 | 11.30 | 40.00 | 48.70 | 68.70 | |
| 75 | 0750 | 102.00 | 97.00 | 11.30 | 40.00 | 48.00 | 68.70 | |
| 80 | 0800 | 108.00 | 105.00 | 12.00 | 40.00 | 48.00 | 78.00 | |
| 85 | 0850 | 117.00 | 110.00 | 14.00 | 41.00 | 46.00 | 76.00 | |
| 90 | 0900 | 126.00 | 115.00 | 14.00 | 45.00 | 51.00 | 76.00 | |
| 95 | 0950 | 131.00 | 120.00 | 14.00 | 46.00 | 51.00 | 76.00 | |
| 100 | 1000 | 136.00 | 125.00 | 14.00 | 47.00 | 51.00 | 76.00 | |
