Λεπτομέρειες:
|
| δευτερογενής σφραγίδα: | ΝΒΡ, EPDM, VIT | Υλικό σιδηροδρόμου: | ΑΕΛ SIC TC PTFE |
|---|---|---|---|
| Εφαρμογή: | Αντλίες νερού, φυγοκεντρικές αντλίες, βυθισμένες αντλίες | Ρευστή συμβατότητα: | Νερό, λάδι, ήπια χημικά |
| Άνοιξη: | Ατσάλι ατσάλι | Υλικό ελατηρίου: | Ατσάλι ατσάλι |
| Υλικό: | Καρβόνιο, κεραμικό, ανοξείδωτο χάλυβα | Κλειδιά: | ΣΦΡΑΓΙΔΑ ΥΔΡΑΝΤΛΙΩΝ |
| Απόδοση: | Η διάβρωση | Σφραγίδα αντλίας ποταμού: | Σφραγίδα αντλίας YM |
| Επισημαίνω: | Μηχανική σφραγίδα αντλίας νερού O-ring,Μηχανική σφραγίδα μίας πηγής αντλίας νερού,Ελαστομερή αντλία νερού Μηχανική σφραγίδα |
||
|
Θερμοκρασία
|
-30oC έως 200oC, ανάλογα με το ελαστομερές
|
|
Πίεση
|
Μέχρι 5 bar
|
|
Ταχύτητα
|
Μέχρι 10 m/s
|
|
Επιτρεπόμενη ποσότητα τελικού παιχνιδιού/άξιας επιβίωσης
|
±0,1 mm
|
|
Μέγεθος
|
8 mm έως 50 mm
|
|
Ετικέτα
|
YM
|
|
Πρόσωπο
|
Κηραμικά, SIC, TC
|
|
Καθίσμα
|
Καρβόνιο, SIC, TC
|
|
Ελαστομερές
|
ΝΒΡ, EPDM, VITON
|
|
Άνοιξη
|
ΣΤ304, ΣΤ316
|
|
Μεταλλικά εξαρτήματα
|
ΣΤ304, ΣΤ316
|
Περιορισμοί λειτουργίας:
Πίεση: ≤ 0,5MPa
Ταχύτητα: ≤ 10 m/s
Θερμοκρασία: -30 oC έως +200 oC
Ροταριακό δαχτυλίδι ((Πλαστικό άνθρακα/άνθρακα/Sic/TC)
Σταθερό δαχτυλίδι (Κεραμικό/Sic/Tc)
Δευτερεύουσα σφραγίδα (nbr/Epdm/VITON)
Πηγή και άλλα μέρη ((Sus304/Sus316)

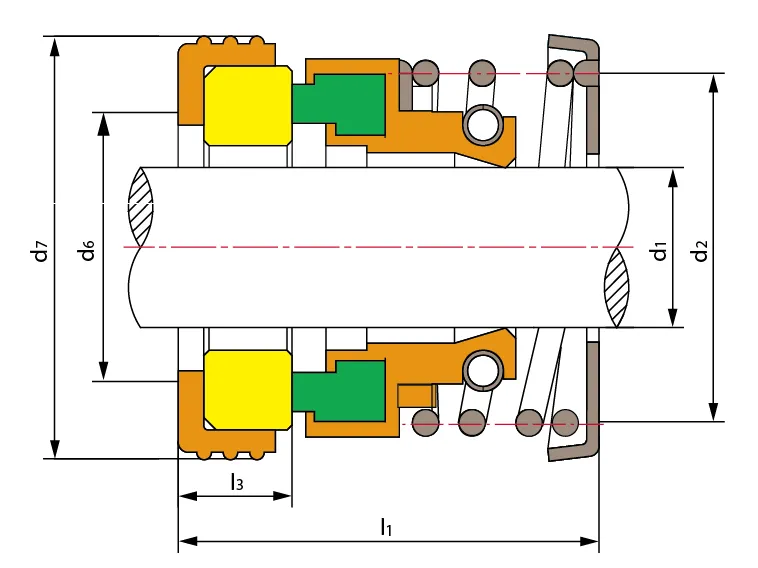

| Σχήμα | d1 (mm) | d2 | d6 | d7 | 1 | Ι3 |
| 156-8 | 8 | 16 | 13 | 18/21 | 18 | 5/6 |
| 156-9 | 9 | 18 | 16 | 21 | 23 | 6 |
| 156-10 | 10 | 20 | 16 | 20/22/24 | 23 | 6.5 |
| 156-11 | 11 | 20 | 16 | 24 | 23 | 7 |
| 156-12 | 12 | 22.5 | 17 | 26 | 24 | 7 |
| 156-13 | 13 | 22.5 | 17 | 26 | 24 | 7 |
| 156-14 | 14 | 24.5 | 21 | 28/30 | 25 | 7 |
| 156-15 | 15 | 24.5 | 21 | 28/30 | 25 | 7 |
| 156-16 | 16 | 28.5 | 22 | 32 | 27 | 8 |
| 156-17 | 17 | 28.5 | 22 | 32 | 27 | 8 |
| 156-18 | 18 | 31.5 | 25 | 35 | 29 | 8 |
| 156-19 | 19 | 31.5 | 25 | 35 | 29 | 8 |
| Σχήμα | d1 (mm) | d2 | d6 | d7 | 1 | Ι3 |
| 156-20 | 20 | 31.5 | 27 | 38 | 31 | 8 |
| 156-22 | 22 | 34.5 | 29 | 40 | 32 | 8 |
| 156-25 | 25 | 37.5 | 32 | 44 | 33 | 9 |
| 156-28 | 28 | 40.5 | 34 | 46 | 34 | 9 |
| 156-30 | 30 | 44.5 | 38 | 50 | 35 | 9 |
| 156-32 | 32 | 47.5 | 40 | 54 | 37 | 9 |
| 156-35 | 35 | 50.5 | 44 | 58 | 40 | 10 |
| 156-38 | 38 | 55 | 46 | 60 | 42 | 10 |
| 156-40 | 40 | 56.5 | 48 | 64 | 43 | 10 |
| 156-45 | 45 | 61.5 | 52 | 66 | 45 | 10 |
| 156-50 | 50 | 66.5 | 58 | 72 | 47 | 10 |
