Λεπτομέρειες:
|
| Εφαρμογή: | Υδραντλίες | Χώρα καταγωγής: | Κίνα |
|---|---|---|---|
| Υλικό ελατηρίου: | Από ανοξείδωτο χάλυβα, | Επεξεργασία: | Βάση σχεδίασης |
| Χρονοδιάγραμμα: | Γρήγορα στο πλοίο | Προσαρμογή: | Διαθέσιμα κατόπιν αιτήσεως |
| Προϊόν: | Προσαρμόσιμη σφραγίδα αντλίας νερού OEM | Δείγμα: | Εντάξει. |
| Ελατομερές: | NBR, EPDM, Viton | Μέγεθος άξονα: | Φυσικό μέγεθος |
| Παράδοση: | Ταχύτερος χρόνος παράδοσης | ||
| Επισημαίνω: | μηχανική σφραγίδα αντλίας νερού,Μηχανική σφραγίδα αντλίας Ebara,John Crane 59u Μηχανική σφραγίδα |
||
Πληροφορίες
|
Ικανότητες απόδοσης
|
Συνδυασμός υλικών
|
|
Θερμοκρασία: -50°C έως 500°C, ανάλογα με το υλικό του δακτυλίου O
|
Εικόνα: άνθρακας, SiC, TC
|
|
Πίεση: Μέχρι 10bar (τύπος ανισορροπίας)
|
Κάθισμα: κεραμικό, SiC, TC
|
|
Ταχύτητα: Μέχρι 20 m/s
|
Δαχτυλίδι O: PTFE
|
|
Διάταξη επιτρεπόμενης τελικής λειτουργίας/άξιας πλεύσης: ±0,1 mm
|
Ελατήριο: SS316, SS304, Hastelloy C
|
|
Μέγεθος: 1" έως 4"
|
Μεταλλικά εξαρτήματα: SS316, SS304
|
| Σχήμα | Παράμετρος | Κατάσταση λειτουργίας | Υλικό | |||||
| Θερμοκρασία | Πίεση | Ταχύτητα | Ροταριακό δαχτυλίδι | Σταθερό δαχτυλίδι | Βοηθητική σφραγίδα | Άλλα μέρη | ||
| 58U | -20 έως 200oC | <=1,7MPa | <= 25m/sec | Χρησιμοποιείται σε διάφορες αντλίες, αναμεικτές και άλλους περιστρεφόμενους εξοπλισμούς | ΣΙΚ/ΤΚ | Εργασμένο άνθρακα/SIC/ TC |
ΠΤΦΕ/ PTFE+Viton |
SUS 304/ 316 |

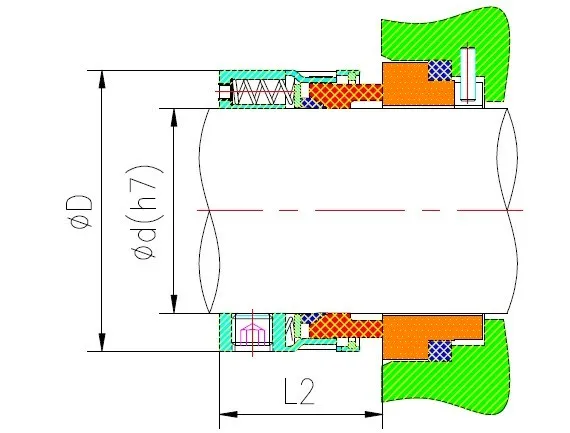

| Σχήμα | Δ1 | Δ3 | D4 | D6 | D7 | D8 | D35 | Α | Α3 | Λ4 | Επενδύσεις | L6 | L7 | Λ8 | L9 | 10 λίρες |
| YM 58U-14 | 14 | 24 | 26 | 21 | 25 | 2 | 6.5 | 35 | 23 | 12 | 1.5 | 4 | 8.5 | 12.5 | 4 | 18 |
| YM 58U-16 | 16 | 26 | 28 | 23 | 27 | 2 | 6.5 | 35 | 23 | 12 | 15 | 4 | 8.5 | 12.5 | 4 | 18 |
| YM 58U-18 | 18 | 32 | 34 | 27 | 35 | 3 | 6.5 | 37.5 | 24 | 13.5 | 2 | 5 | 9 | 14.5 | 5 | 20 |
| YM 58U-20 | 20 | 34 | 36 | 29 | 35 | 3 | 6.5 | 37.5 | 24 | 13.5 | 2 | 5 | 9 | 14.5 | 5 | 20 |
| YM 58U-22 | 22 | 36 | 38 | 31 | 37 | 3 | 6.5 | 37.5 | 24 | 13.5 | 2 | 5 | 9 | 14.5 | 5 | 20 |
| YM 58U-24 | 24 | 38 | 40 | 33 | 39 | 3 | 6.5 | 40 | 26.7 | 13.3 | 2 | 5 | 9 | 14.5 | 5.7 | 19.8 |
| YM 58U-25 | 25 | 39 | 41 | 34 | 40 | 3 | 6.5 | 40 | 27 | 13 | 2 | 5 | 9 | 14 | 5 | 19.5 |
| YM 58U-28 | 28 | 42 | 44 | 37 | 43 | 3 | 6.5 | 42.5 | 30.5 | 12 | 2 | 5 | 9 | 13.5 | 7.5 | 19 |
| YM 58U-30 | 30 | 44 | 46 | 39 | 45 | 3 | 6.5 | 42.5 | 30.5 | 12 | 2 | 5 | 9 | 13 | 7.5 | 18.5 |
| YM 58U-32 | 32 | 46 | 48 | 42 | 48 | 3 | 6.5 | 42.5 | 30.5 | 12 | 2 | 5 | 9 | 13 | 7.5 | 18.5 |
| YM 58U-33 | 33 | 47 | 49 | 42 | 48 | 3 | 6.5 | 42.5 | 30.5 | 12 | 2 | 5 | 9 | 13 | 6.5 | 18.5 |
| YM 58U-35 | 35 | 49 | 51 | 44 | 50 | 3 | 6.5 | 42.5 | 30.5 | 12 | 2 | 5 | 9 | 13 | 6.5 | 18.5 |
| YM 58U-38 | 38 | 54 | 58 | 49 | 56 | 4 | 6.5 | 45 | 32 | 13 | 2 | 6 | 9 | 14 | 8 | 19.5 |
| YM 58U-40 | 40 | 56 | 60 | 51 | 58 | 4 | 6.5 | 45 | 32 | 13 | 2 | 6 | 9 | 14 | 8 | 19.5 |
| YM 58U-43 | 43 | 50 | 63 | 54 | 61 | 4 | 6.5 | 45 | 32 | 13 | 2 | 6 | 9 | 14 | 8 | 19.5 |
| YM 58U-45 | 45 | 61 | 65 | 56 | 63 | 4 | 6.5 | 45 | 32 | 13 | 2 | 6 | 9 | 14 | 8 | 19.5 |
| YM 58U-48 | 48 | 64 | 68 | 59 | 66 | 4 | 6.5 | 45 | 32 | 13 | 2 | 6 | 9 | 14 | 5.5 | 19.5 |
| YM 58U-50 | 50 | 66 | 70 | 62 | 70 | 4 | 6.5 | 47.5 | 34 | 13.5 | 2.5 | 6 | 9 | 14 | 5.5 | 20 |
| YM 58U-53 | 53 | 69 | 73 | 65 | 73 | 4 | 6.5 | 47.5 | 34 | 13.5 | 2.5 | 6 | 9 | 14.5 | 5.5 | 20 |
| YM 58U-55 | 55 | 71 | 75 | 67 | 75 | 4 | 6.5 | 47.5 | 34 | 13.5 | 2.5 | 6 | 9 | 14.5 | 5.5 | 20 |
| YM 58U-58 | 58 | 78 | 83 | 70 | 78 | 4 | 6.5 | 52.5 | 39 | 13.5 | 2.5 | 6 | 9 | 14.5 | 7.5 | 20 |
| YM 58U-60 | 60 | 80 | 85 | 72 | 80 | 4 | 6.5 | 52.5 | 39 | 13.5 | 2.5 | 6 | 9 | 14.5 | 7.5 | 20 |
| YM 58U-63 | 63 | 83 | 88 | 75 | 83 | 4 | 6.5 | 52.5 | 39 | 13.5 | 2.5 | 6 | 9 | 14.5 | 7.5 | 20 |
| YM 58U-65 | 65 | 85 | 90 | 77 | 85 | 4 | 6.5 | 52.5 | 39 | 13.5 | 2.5 | 6 | 9 | 14.2 | 7.5 | 20 |
| YM 58U-68 | 68 | 88 | 93 | 81 | 90 | 4 | 6.5 | 52.5 | 39 | 13.5 | 2.5 | 7 | 9 | 14.2 | 7.5 | 20 |
| YM 58U-70 | 70 | 90 | 95 | 83 | 92 | 4 | 6.5 | 60 | 45.5 | 14.5 | 2.5 | 7 | 9 | 15.2 | 7.5 | 21 |
| YM 58U-75 | 75 | 95 | 104 | 88 | 97 | 4 | 6.5 | 60 | 45.5 | 14.5 | 2.5 | 7 | 9 | 15.2 | 7.8 | 21 |
| YM 58U-80 | 80 | 104 | 109 | 95 | 105 | 4 | 9.5 | 60 | 45 | 15 | 3 | 7 | 9 | 15.7 | 7.8 | 21.5 |
| YM 58U-85 | 85 | 109 | 114 | 100 | 110 | 4 | 9.5 | 60 | 45 | 15 | 3 | 7 | 9 | 15.7 | 7.8 | 21.5 |
| YM 58U-90 | 90 | 114 | 112 | 105 | 115 | 4 | 9.5 | 65 | 50 | 15 | 3 | 7 | 9 | 157 | 7.8 | 21.5 |
| YM 58U-95 | 95 | 119 | 124 | 110 | 120 | 4 | 9.5 | 65 | 50 | 15 | 3 | 7 | 9 | 15.7 | 7.8 | 21.5 |
| YM 58U-100 | 100 | 124 | 129 | 115 | 125 | 4 | 9.5 | 65 | 50 | 15 | 3 | 7 | 9 | 15.7 | 7.8 | 21.5 |
