Λεπτομέρειες:
|
| Seals Type: | MG912 | Operating Conditions: | Dry Running, Wet Running |
|---|---|---|---|
| Sealing Direction: | Unidirectional, Bidirectional | For: | Eagle Bg |
| Seal Faces: | SIC/SIC - CAR/CER | Spring Material: | Stainless Steel |
| Mounting Type: | Direct Replacement | Shaft Size: | Full Size or Customized |
| Επισημαίνω: | Μηχανοκίνητη σφραγίδα,Πολλαπλή μηχανική σφραγίδα ελατηρίου,Αντλίες Μηχανική σφραγίδα |
||
Συνθήκες λειτουργίας:
Δομή: Μονή άκρη
Πίεση: Μηχανικές σφραγίδες χαμηλής πίεσης
Ταχύτητα: Μηχανική σφραγίδα χαμηλής ταχύτητας
Θερμοκρασία: Κακή θερμοκρασία Μηχανική σφραγίδα
Δυναμικότητα: Χρήση
Πρότυπο: DIN24960, ISO3069, GB6556, EN12756
Αριθμός μοντέλου: MG9, MG912
Ισορροπία: Ανισορροπία
Προδιαγραφή: Εσωτερική διάμετρος: 10 mm έως 100 mm
Ικανότητες απόδοσης
|

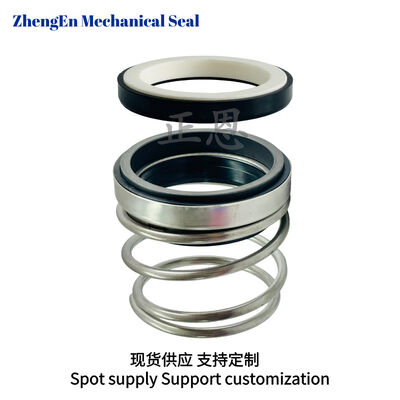

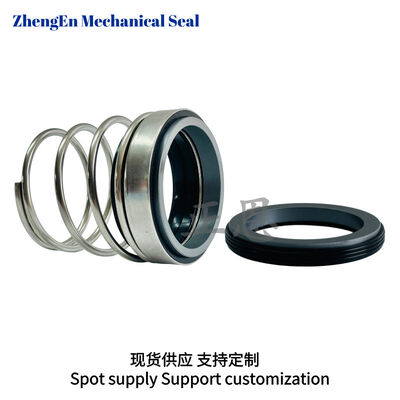

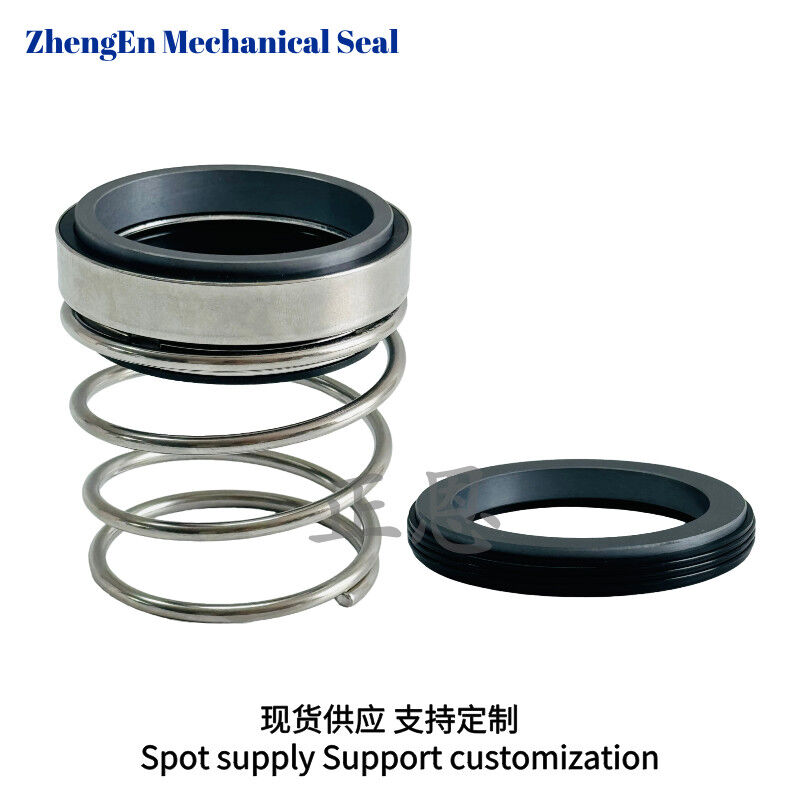

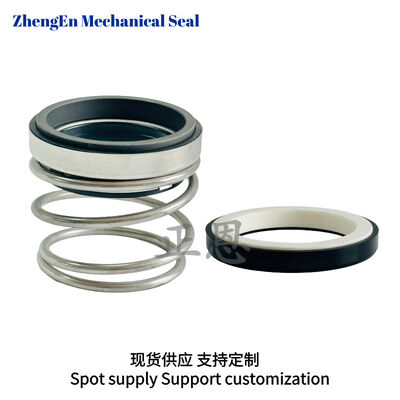

MG912 μηχανική σφραγίδα
|
||
|
Προϋποθέσεις λειτουργίας
|
Μέγεθος
|
Υλικό
|
|
Θέρμανση:
-40oC έως 200oC ανάλογα με το ελαστομερές
|
10 mm έως 100 mm,
|
Εικόνα: άνθρακας, SiC, TC
|
|
Πίεση: έως 25 bar
|
Καρέκλα: κεραμική, SiC, TC
|
|
|
Ταχύτητα: Μέχρι 20 m/s
|
Ελαστομερές: NBR, EPDM, FKM
|
|
|
Τελικό παιχνίδι /αξιακή επιφάνεια: ±1,0 mm
|
Άλλα μέταλλα Pa
|
|
Μηχανική σφραγίδα MG912/D1-G60 σειρά |
|
|
Θερμοκρασία
|
-20oC έως 200oC, ανάλογα με το ελαστομερές
|
|
Πίεση
|
Μέχρι 25 bar
|
|
Ταχύτητα
|
Μέχρι 20 m/s
|
|
Μέγεθος
|
10-90mm ή προσαρμοσμένο |
|
Πρόσωπο
|
Καρβόνιο, SiC, TC
|
|
Καθίσμα
|
SiC, TC
|
|
Αλυσίδες O
|
Ειδικότερα, η Επιτροπή διαπίστωσε ότι οι εν λόγω εταιρείες δεν αποτελούσαν αντικείμενο ντάμπινγκ.
|
|
Άνοιξη
|
ΣΤ304, ΣΤ316
|
|
Μεταλλικά εξαρτήματα
|
ΣΤ304, ΣΤ316
|
MG912 Μηχανική σφραγίδα για αντλίες καθαρού νερού, αντλίες κυκλοφορίας και αντλίες κενού
Διαρθρωτικά χαρακτηριστικά: μονό άκρο, ανισόρροπη, ανεξάρτητη κατεύθυνση περιστροφής, μεταφορά από καουτσούκ.
Το στοιχείο αυτό έχει συμπαγή δομή με καλή συμβατότητα και εύκολη εγκατάσταση.
Ο σχεδιασμός του καουτσούκ αποτρέπει την πιθανή ακτινοβολία, έτσι ώστε να αυξηθεί η επιπλωσιμότητα του περιστρεφόμενου δαχτυλιδιού.
Πεδίο εφαρμογής: ευρέως χρησιμοποιείται σε φυγοκεντρικές αντλίες, αντλίες σωλήνων, αντλίες λυμάτων, βυθιστέους κινητήρες, αντλίες βίδες, εξοπλισμό κενού και άλλες περιστροφικές συσκευές για την επεξεργασία λυμάτων, παροχή νερού πόλης,Χημική μηχανική, φαρμακείο, επεξεργασία τροφίμων, και την κατασκευή χαρτιού..
Αυτό το προϊόν μπορεί να αποτελέσει εναλλακτική λύση σε παρόμοια προϊόντα από την Eagle Bg
| Σχήμα | d1 | d3 | d7 | 1 | Ι3 |
| MG912-20 | 20 | 32 | 35 | 37.5 | 7.5 |
| MG912-22 | 22 | 33.5 | 37 | 37.5 | 7.5 |
| MG912-24 | 24 | 37 | 39 | 40 | 7.5 |
| MG912-25 | 25 | 38 | 40 | 40 | 7.5 |
| MG912-28 | 28 | 41 | 43 | 42.5 | 7.5 |
| MG912-30 | 30 | 43 | 45 | 42.5 | 7.5 |
| MG912-32 | 32 | 45 | 48 | 42.5 | 7.5 |
| MG912-33 | 33 | 46 | 48 | 42.5 | 7.5 |
| MG912-35 | 35 | 48 | 50 | 42.5 | 7.5 |
| MG912-38 | 38 | 52.5 | 56 | 45 | 9 |
| MG912-40 | 40 | 55.5 | 58 | 45 | 9 |
| MG912-45 | 45 | 60.5 | 63 | 45 | 9 |
| MG912-48 | 48 | 64 | 66 | 45 | 9 |
| MG912-50 | 50 | 66 | 70 | 47.5 | 9.5 |
| MG912-53 | 53 | 69 | 73 | 47.5 | 11 |
| MG912-55 | 55 | 71 | 75 | 47.5 | 11 |
| MG901-1 1/8' | 28.575 | 41 | 44.45 | 52.37 | 11.1 |
| MG901-1 3/8' | 34.925 | 48 | 50.8 | 53.95 | 11.1 |
| MG901-1 1/2' | 38.1 | 52.5 | 54 | 53.95 | 11.1 |
| MG901-1 3/4' | 44.45 | 60.5 | 63.5 | 63.5 | 12.7 |
